6层艺术学院主楼辅楼及车库传达室结构施工CAD图纸

附件详情

该项目是艺术学院改造加建工程，包括高校校门、教学楼、附属建筑及半地下车库等，新建传达室、半地下车库，教学主楼建于1983年，为六层框架结构建筑，现因教学使用需要，要求对该建筑进行局部改造。辅楼为三层框架结构建筑，增加一层，并局部改造。

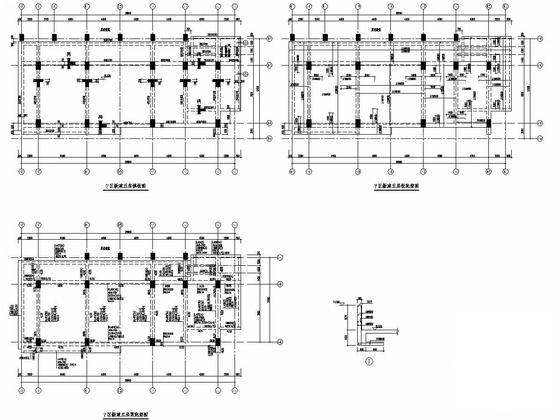

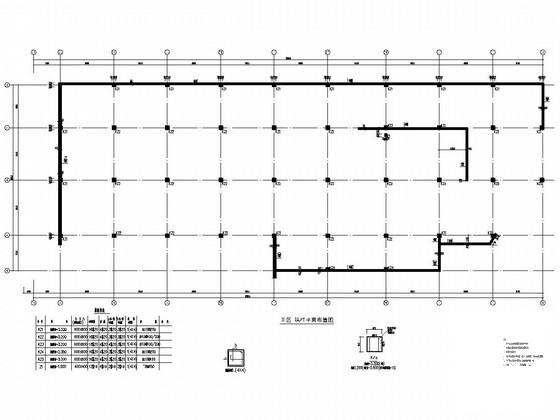

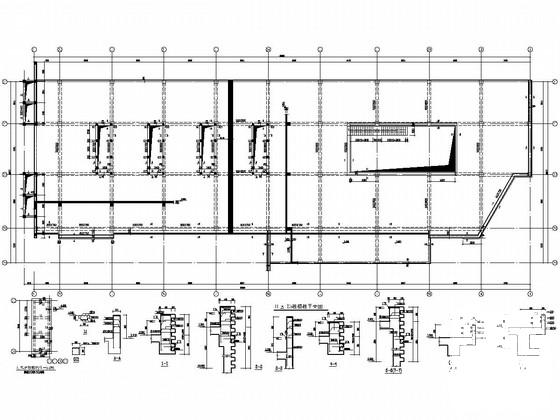

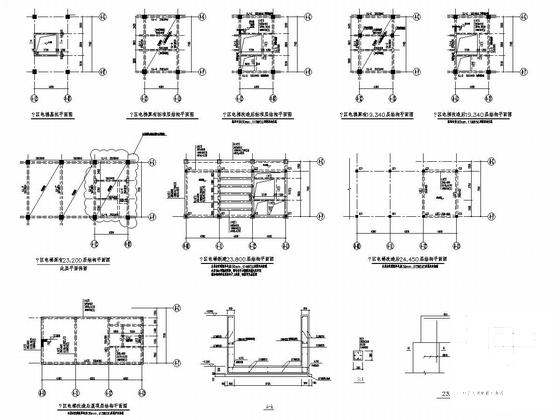

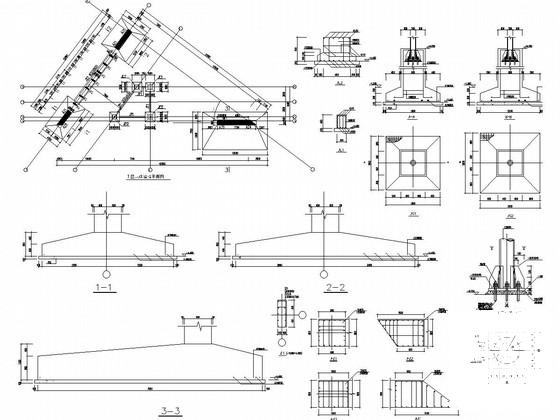

该资料包含：结构设计总说明，结构加固改造设计说明，Ⅰ、Ⅱ、Ⅲ、Ⅳ区基础图，基础详图，梁配筋图，板配筋图，模板图，消防水池结构图，改造详图，联桥结构图，联桥节点详图等共计38张图。
