26000平米20层商住楼强电CAD施工图纸

附件详情

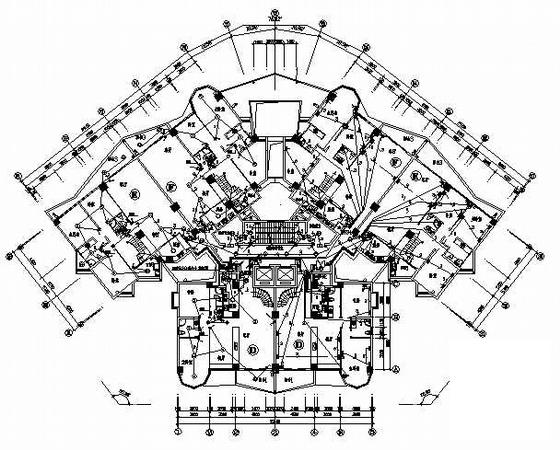

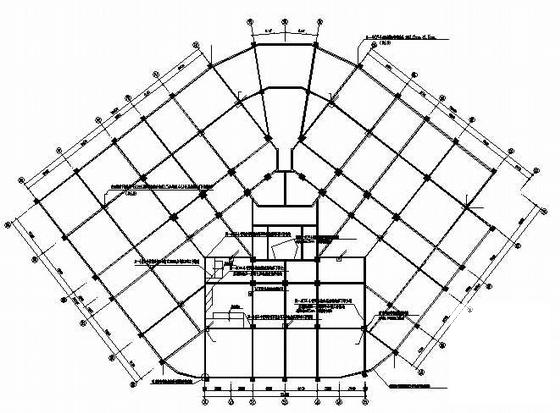

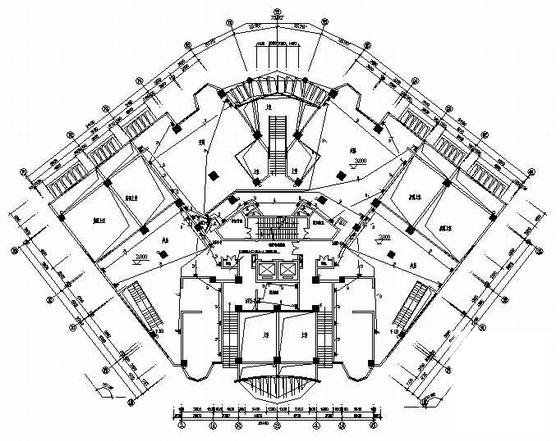

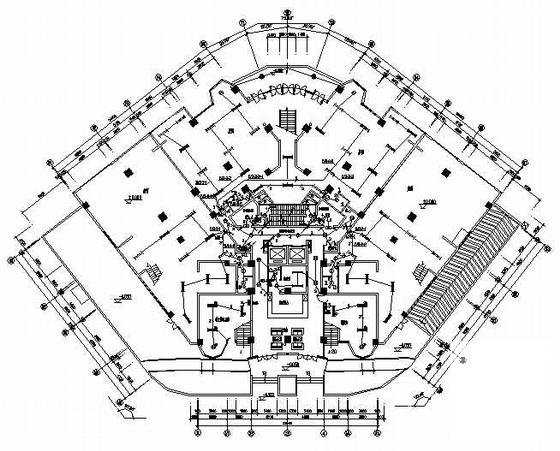

20层商住楼强电图，该资料包含电气说明，配电系统图，照明插座平面布置图，电力平面图， 防雷接地 平面图，防侧击雷平面图，正压送风机控制原理图和潜污泵控制原理图等共28张图纸。

一项目概要
1.1 该项目为21层的商住楼，属一类高层建筑。地下一层，地上二十层。地下一层战时设有一个6级防空地下室，属二等人员掩蔽所，平时为设备用房及停车库（停19辆汽车），设有高低压配电室；一层（带夹层）为店面、消控中心、保安监控等；二层至十九层为住宅。建筑高度63.1m，建筑面积26000m。消防泵房另设在室外。

2. 设计范围：2.1 设计范围包括10/0.4KV变配电所；照明、动力配电； 防雷、接地； 火灾自动报警系统； 有线电视系统； 电话系统；楼宇对讲和宽带系统。
3. 负荷等级及供电电源：(该项目高低压配电系统仅供参考，以市供电局设计为准)
3.1 该项目消防设备用电、重要设备房、主通道的一般照明，按二级负荷供电；其它按三级负荷供电。
3.2 从城市电网引一路10KV电源至地下一层变配电所，内设一台800KVA干式变压器。同时为保证重要负荷的应急供电，另引一路0.4KV电源至变配电所。
