20层框架核心双筒结构商务大厦结构设计施工CAD大样图

  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.70kN/平方米
  • 地下室功能:人防
  • 参考图纸:62张
  • 设计年代:近代

附件详情

该附件为某写字楼结构施工图,该项目地上20层,地下室2层,高层部分采用框架核心筒结构,纯地下室部分为框架结构,基础为桩基,采用沉管灌注桩和冲(钻)孔灌注桩,7度设防。
该资料包含: 结构设计说明 、冲(钻)孔灌注桩设计说明与详图、静压振动沉管灌注桩设计说明与详图、防空地下室 结构设计说明 、桩基础平面布置图、承台配筋大样、底板配筋图、底板梁配筋图、墙柱平面布置图、核心筒 平面布置图 、核心筒边缘构件详图、模板图、楼梯结构图、节点大样图等共62张图纸。
出图时间:近代.03。

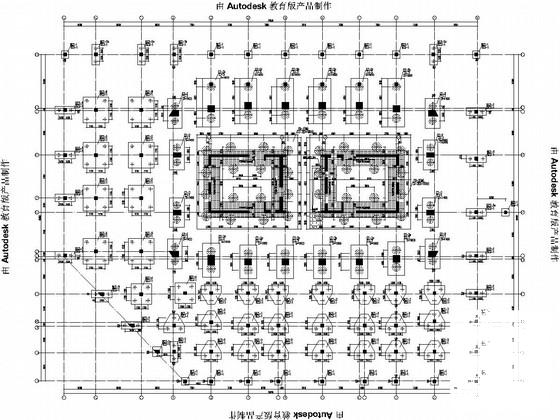

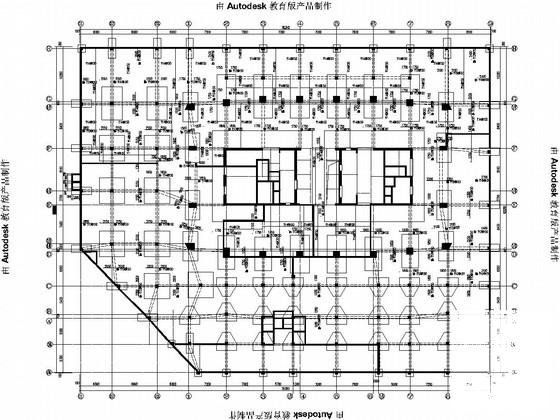

地下室底板配筋图

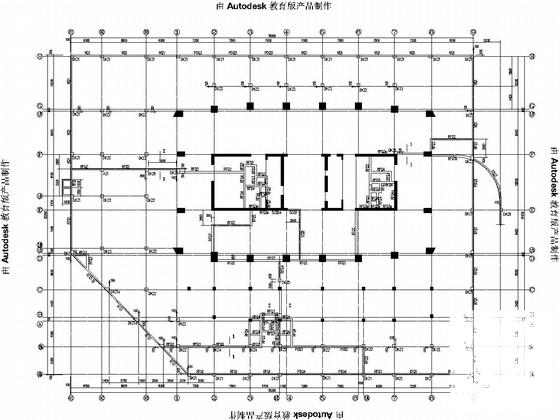

墙柱平面布置图

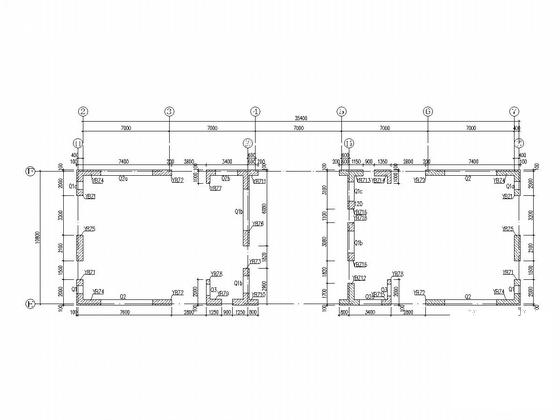

核心筒一层平面布置图

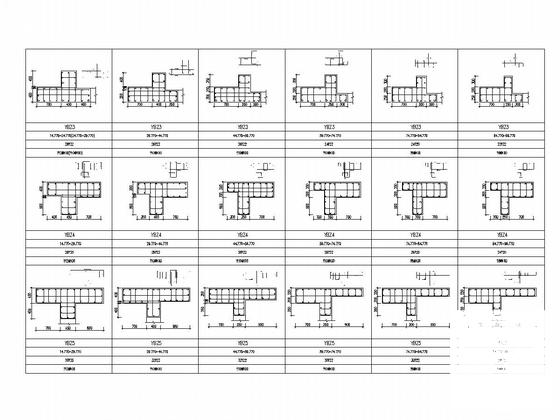

四层~二十层核心筒边缘构件详图

四~二十层模板图

十一~十三层梁配筋图

四~二十层板配筋图

节点大样

一~二十层墙柱平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 20层框架核心双筒结构商务大厦结构设计施工CAD大样图 - 1
    第 1 张图
  • 20层框架核心双筒结构商务大厦结构设计施工CAD大样图 - 2
    第 2 张图
  • 20层框架核心双筒结构商务大厦结构设计施工CAD大样图 - 3
    第 3 张图
  • 20层框架核心双筒结构商务大厦结构设计施工CAD大样图 - 4
    第 4 张图
  • 20层框架核心双筒结构商务大厦结构设计施工CAD大样图 - 5
    第 5 张图
  • 20层框架核心双筒结构商务大厦结构设计施工CAD大样图 - 6
    第 6 张图
  • 20层框架核心双筒结构商务大厦结构设计施工CAD大样图 - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
