4层污水处理厂机修间及生产管理楼建筑、结构设计CAD施工大样图

  • 建筑类别:办公,工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.7kN/平方米
  • 参考图纸:39张
  • 设计年代:近代

附件详情

东莞某污水处理厂机修间及生产管理楼建筑、结构设计图
该资料为:东莞某污水处理厂机修间及生产管理楼建筑、结构设计图
该资料包含:
建筑、 结构设计说明 、建筑节能设计说明专篇、平面图、屋面排水图、立面图、剖面图、楼梯大样图、墙身大样图、桩基布置图、框架柱配筋图、框架梁配筋图、楼板配筋图、楼梯配筋图、雨罩结构图、桩基布置及地梁平法施工图、楼板配筋图、框架梁平法施工图、雨蓬及空调板施工图、楼梯配筋图共39张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

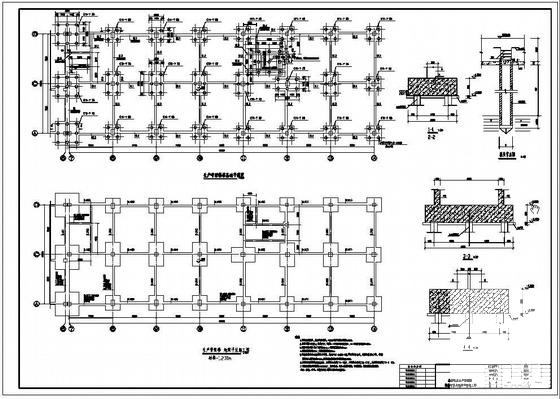

  • 结构建筑施工设计 - 1
    结构建筑施工设计 - 1

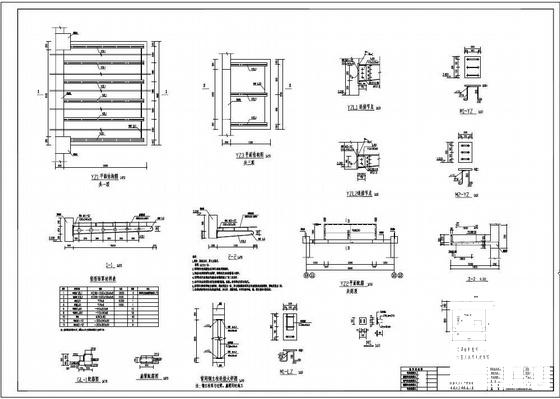

  • 结构建筑施工设计 - 2
    结构建筑施工设计 - 2

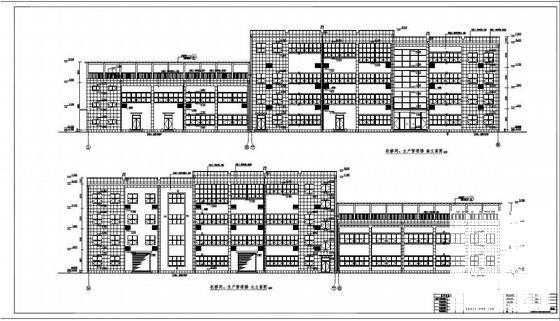

  • 结构建筑施工设计 - 3
    结构建筑施工设计 - 3

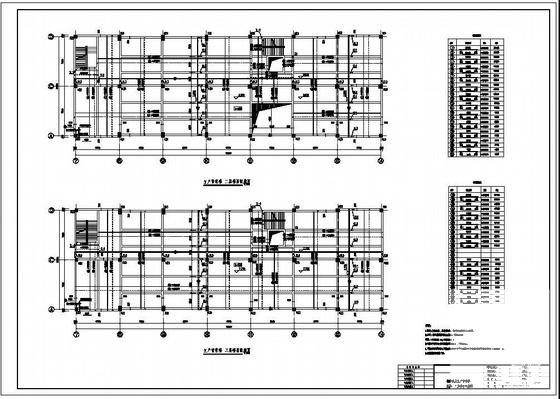

  • 结构建筑施工设计 - 4
    结构建筑施工设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
