8层异形柱框架剪力墙住宅楼结构CAD施工大样图

附件详情

某异形柱框架-剪力墙住宅结构图
该资料为：某异形柱框架-剪力墙住宅结构图
该项目为钢筋混凝土异形柱框架-剪力墙结构。
该项目抗震设防烈度为7度
风荷载：0.40kN/平方米
雪荷载：0.55kN/平方米
该资料包含：

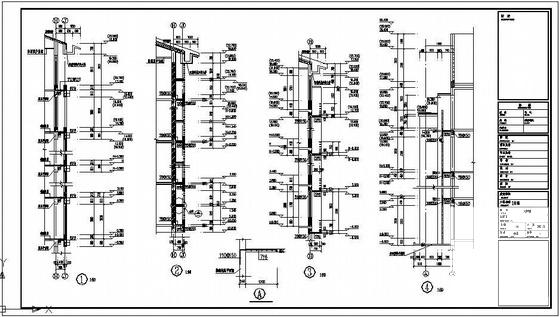

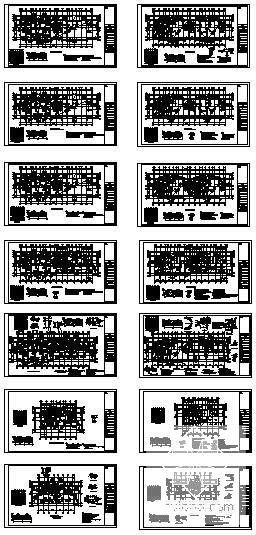

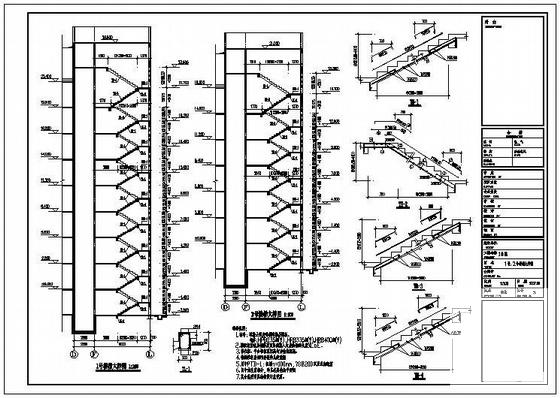

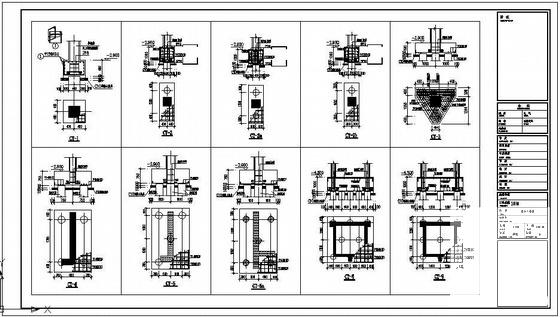

结构设计总说明、桩位平面布置图、承台平面布置图、承台大样图、剪力墙、柱平面布置图、柱及剪力墙柱配筋表、屋面剪力墙、柱 平面布置图 、屋面柱及剪力墙柱配筋表、各层梁平法施工图、各层板配筋图、楼梯大样图、大样图共27张图纸。
