四层框架结构住宅楼结构施工图cad平面布置图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：14张
附件详情
该附件为辽宁某普通的住宅楼，地上四层，结构类型为框架结构，基础为独立柱基，7度设防。
该资料包含：
结构设计说明
、基础
平面布置图
、柱平面布置及配筋图、梁平面布置及配筋图、
节点详图
等共14张图纸。

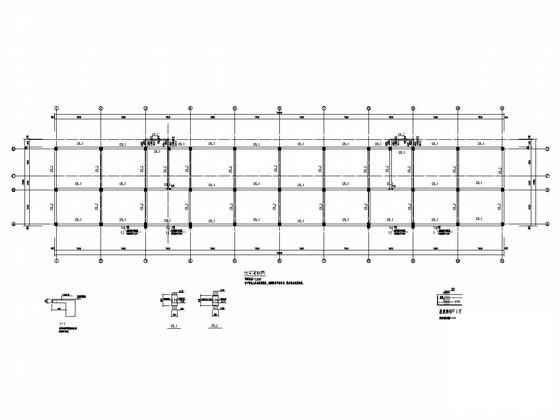

地梁配筋图

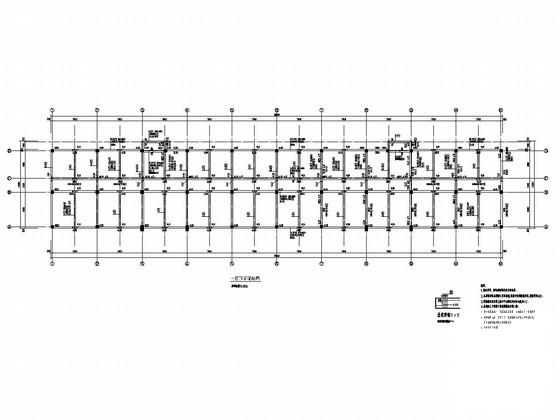

三层顶梁配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

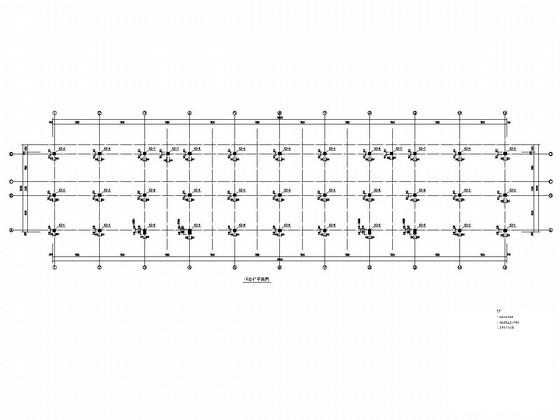

框架结构住宅施工图 - 1 -
框架结构住宅施工图 - 2 -
框架结构住宅施工图 - 3 -
框架结构住宅施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.04 MB
- 收藏次数：0
-
文件名称：
附件-995887755999557579686.zip
