7层住宅楼电气设计施工CAD图纸
- 建筑地上层数：7层
附件详情
- 一、配电系统图
- 二、顶层电气平面图
- 三、一~六层电气平面图
- 四、首层电气干线平面图
- 五、地下室 照明平面图
附件详情
该项目是7层住宅楼，设计主要是
强电
，包含配电系统图，电气干线平面图，电气平面图，照明平面图。本图纸不完整，没有设计说明，不包含弱电、消防和
防雷接地
系统，希望网友注意。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

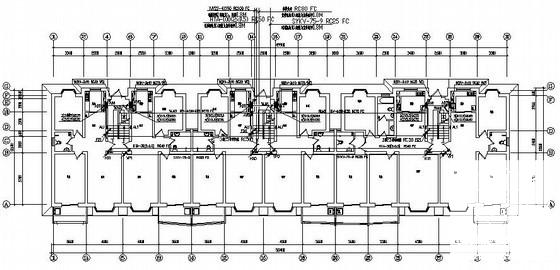

住宅楼电气设计图纸 - 1 -

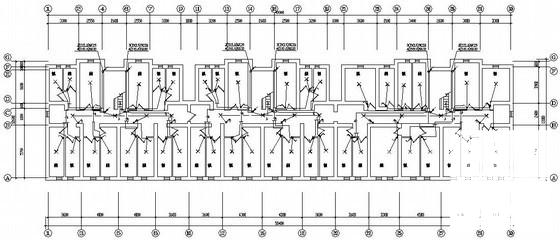

住宅楼电气设计图纸 - 2 -

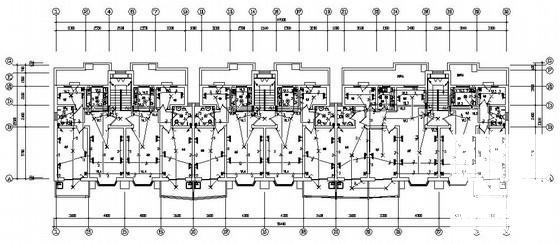

住宅楼电气设计图纸 - 3 -

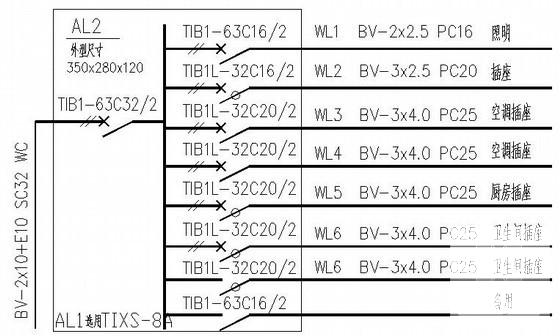

住宅楼电气设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
