26层剪力墙结构住宅楼结构施工大样图cad平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该附件为南京某高层住宅楼,地上26层,地下2层,总高度为78.3米。结构类型为剪力墙结构,地基类型采用600桩径预应力混凝土管桩,基础类型为桩基础和承台,7度设防。
该资料包含: 结构设计说明 、基础及地下室设计说明、混凝土 结构设计说明 、桩位布置平面图、结构平面布置图、梁配筋平面图、板配筋平面图、墙柱 平面布置图 、剪力墙暗柱大样图、 楼梯详图 等共36张图纸。
出图时间:近代.05。

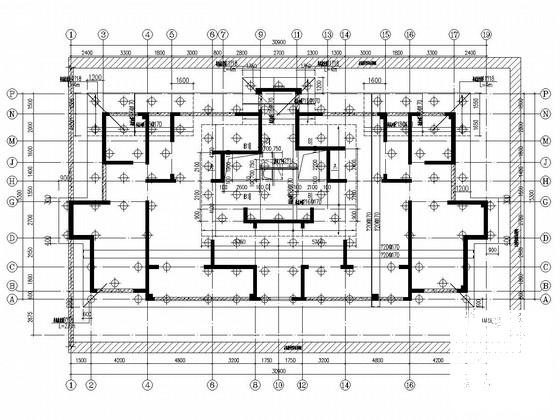

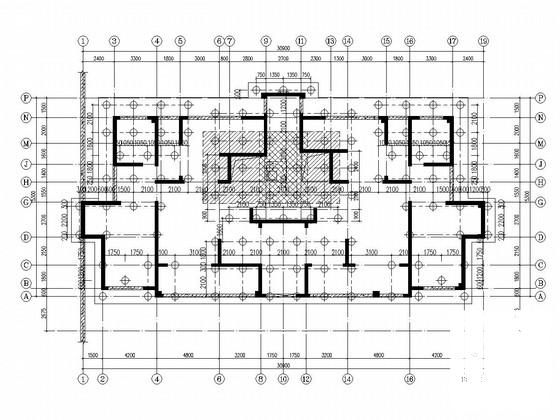

6、8#楼筏板结构平面

基础详图

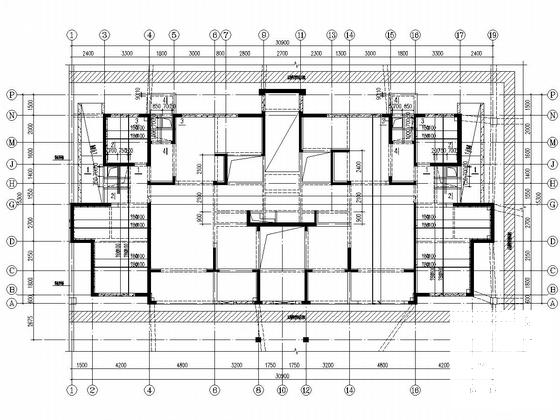

4#楼负一层结构布置及板配筋平面图

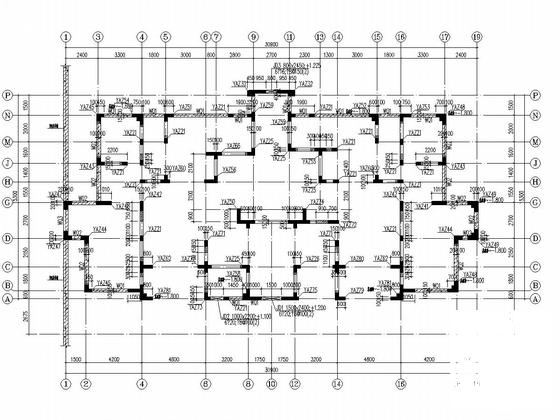

4#楼地下二层墙柱布置平面图

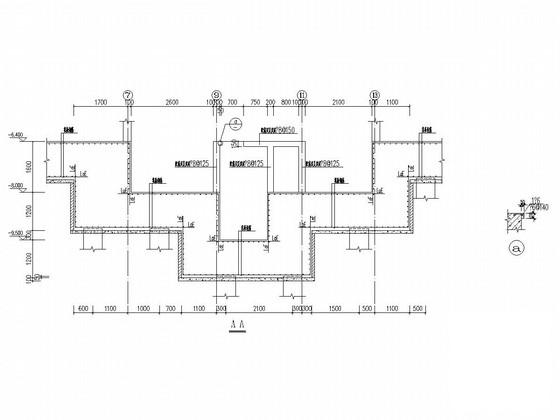

墙身大样图

十六~二十层梁配筋平面

标准层板配筋平面

五层结构布置平面

4#楼负一层梁配筋平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅布置图 - 1
    剪力墙结构住宅布置图 - 1
  • 剪力墙结构住宅布置图 - 2
    剪力墙结构住宅布置图 - 2
  • 剪力墙结构住宅布置图 - 3
    剪力墙结构住宅布置图 - 3
  • 剪力墙结构住宅布置图 - 4
    剪力墙结构住宅布置图 - 4
  • 剪力墙结构住宅布置图 - 5
    剪力墙结构住宅布置图 - 5
  • 剪力墙结构住宅布置图 - 6
    剪力墙结构住宅布置图 - 6
  • 剪力墙结构住宅布置图 - 7
    剪力墙结构住宅布置图 - 7
以上是部分截图,请下载附件后查看完整高清内容
