15层剪力墙结构住宅楼结构施工图cad平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

本项目为江苏某普通的小区住宅楼,地上15层,地下一层,高为45.175米,结构体系为剪力墙结构,基础为桩基础,7度设防。
该资料包含: 结构设计说明 、基础平面布置图、框架柱平面布置图、结构 平面布置图 、梁配筋图等共26张图纸。

基础平面布置及筏板配筋图

底层结构平面布置图

剪力墙平面布置图三

屋顶层梁配筋图

四层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

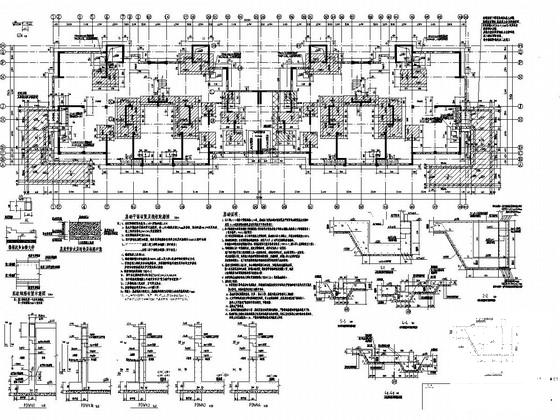

  • 15层剪力墙结构住宅楼结构施工图cad平面布置图 - 1
    第 1 张图

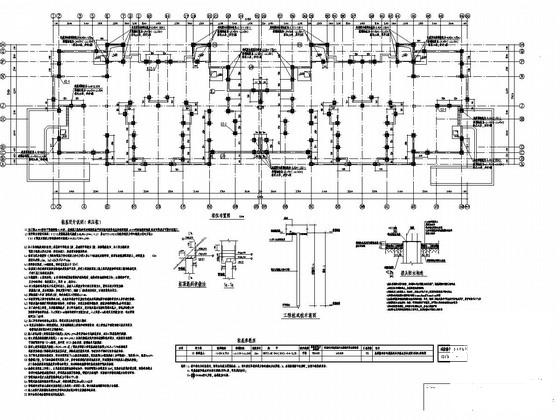

  • 15层剪力墙结构住宅楼结构施工图cad平面布置图 - 2
    第 2 张图

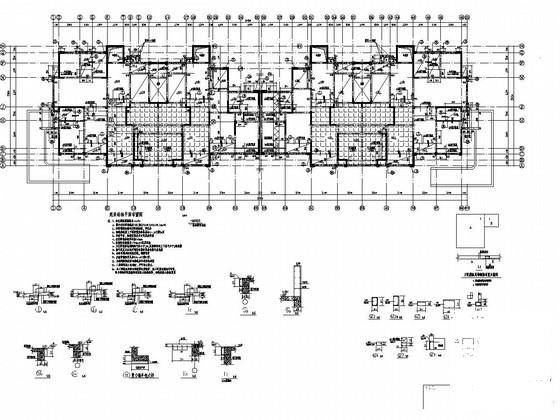

  • 15层剪力墙结构住宅楼结构施工图cad平面布置图 - 3
    第 3 张图

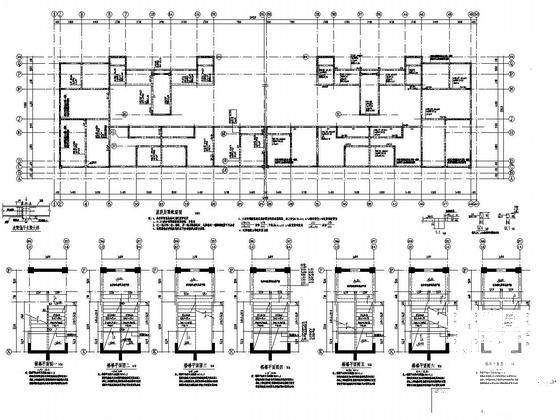

  • 15层剪力墙结构住宅楼结构施工图cad平面布置图 - 4
    第 4 张图
  • 15层剪力墙结构住宅楼结构施工图cad平面布置图 - 5
    第 5 张图
  • 15层剪力墙结构住宅楼结构施工图cad平面布置图 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
