3层框架结构食堂结构施工图cad平面布置图详图
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：7张
- 设计年代：近代
附件详情
该项目为辽宁某工业区的食堂，地上三层，高为11.35米，建筑设计结构形式为框架结构，基础采用独立基础，7度设防。
该资料包含：
结构设计说明

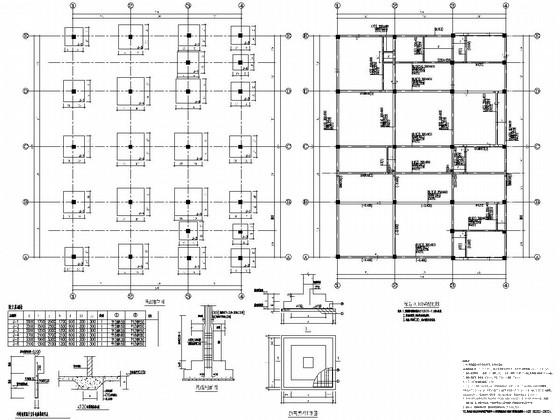

、基础平面布置及详图、柱定位配筋图、梁板平面图、
楼梯详图
等共7张图纸。

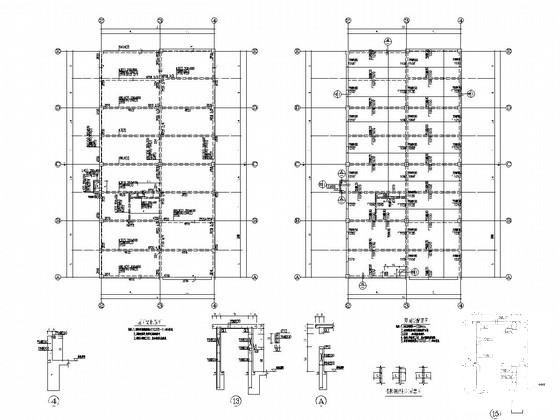

屋面梁板平面图

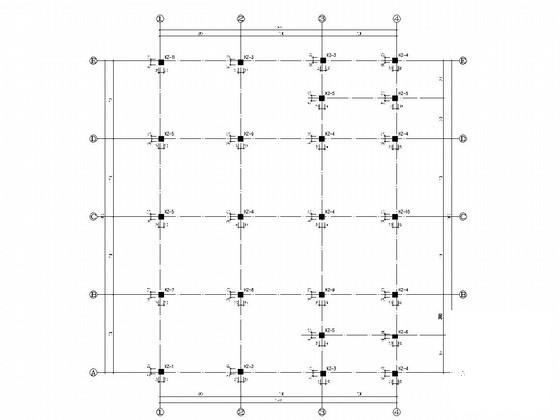

柱 平面布置图

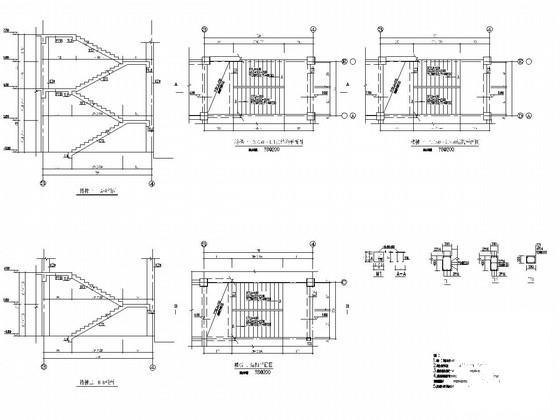

楼梯详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构食堂施工图 - 1 -
框架结构食堂施工图 - 2 -
框架结构食堂施工图 - 3 -
框架结构食堂施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.71 MB
- 收藏次数：0
-
文件名称：
附件-995888985778085775969.zip
