19层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:车库
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目为山西某住宅楼,主楼建筑为地下一层,地上18层,建筑高度为54.750米。主体建筑设计结构形式为现浇钢筋混凝土剪力墙结构,基础采用CFG桩基,7度抗震。

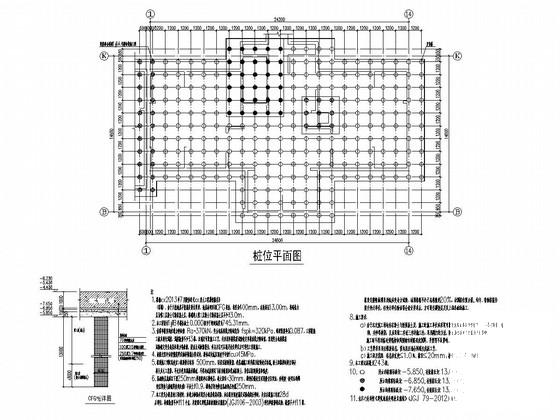

该资料包含: 结构设计说明 、桩位平面图、基础 平面布置图 、剪力墙平法施工图、结构平面图、梁配筋图、剪力墙柱表、楼梯结构图等共29张图纸。

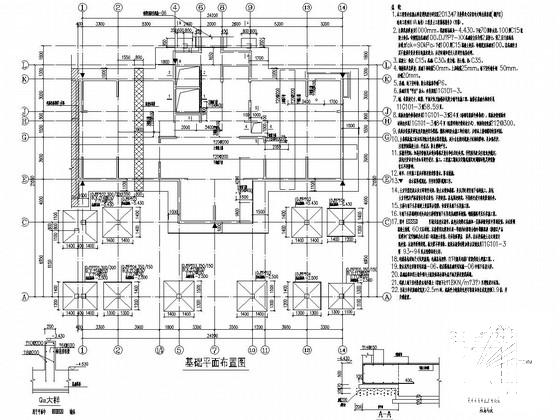

基础平面布置图

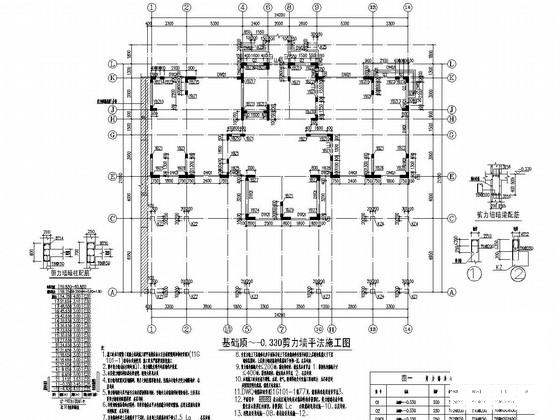

基础顶~-0.330剪力墙平法施工图

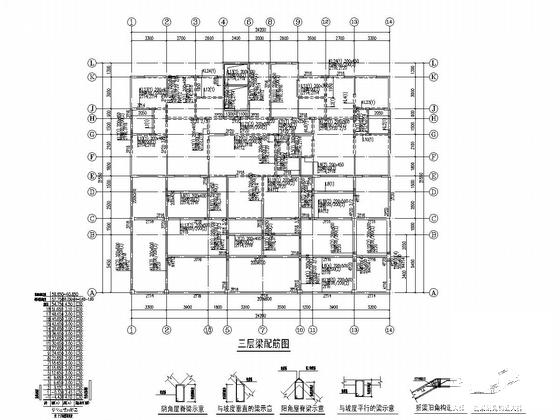

三层梁配筋图

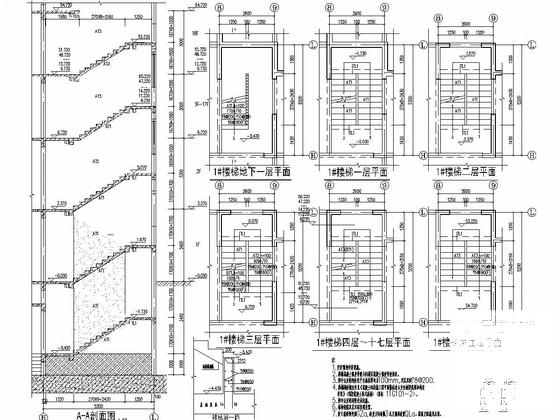

楼梯结构图

三层结构平面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 19层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 19层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 19层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 19层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 19层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 19层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
