6层框架结构住宅楼结构施工CAD图纸（地下1层）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.50kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：27张
- 设计年代：近代
附件详情
该项目为辽宁某住宅楼，地上六层，地下一层，建筑设计结构形式为框架结构，基础采用人工挖孔桩，8度设防。
该资料包含：
结构设计说明

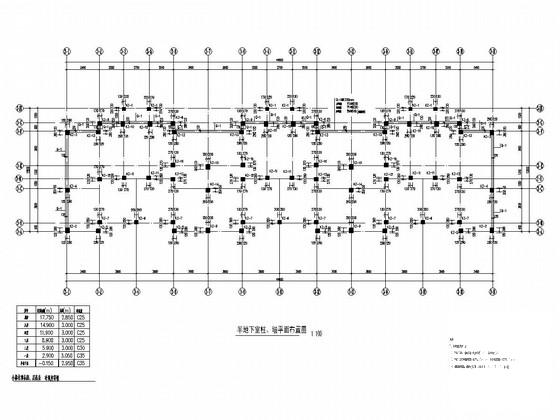

、半地下室墙柱平面图、柱平面布置图、柱配筋图表、梁平面布置图、板
平面布置图
、节点详图、
楼梯详图
等共27张图纸。

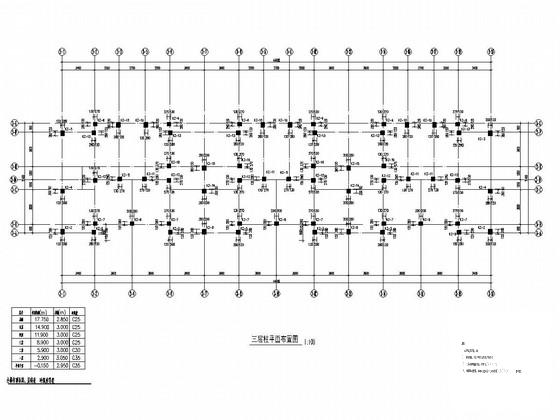

三层柱平面布置图

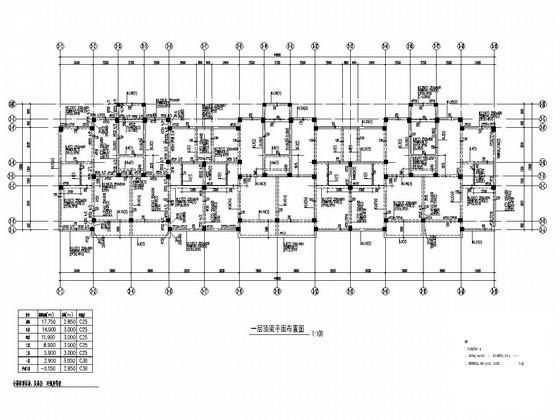

一层顶梁平面布置图

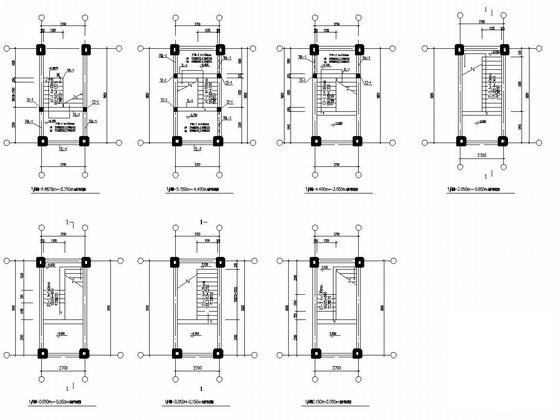

1#楼梯详图(一)

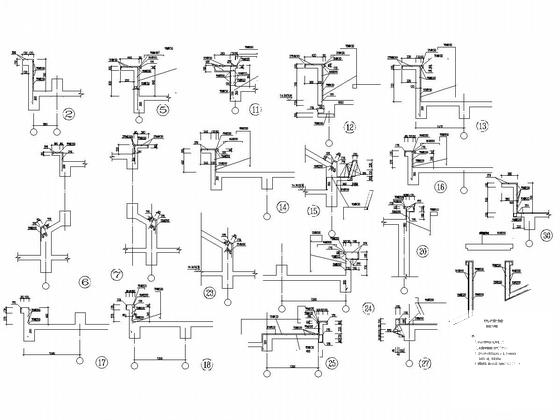

节点详图
一层顶板平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构住宅图纸 - 1 -
框架结构住宅图纸 - 2 -
框架结构住宅图纸 - 3 -
框架结构住宅图纸 - 4 -
框架结构住宅图纸 - 5 -
框架结构住宅图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.02 MB
- 收藏次数：0
-
文件名称：
附件-995888980785785575596.rar
