28层剪力墙结构住宅楼结构施工大样图cad墙平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该项目为成都某住宅楼,地上28层,地下一层,建筑设计结构形式为剪力墙结构,基础采用天然基础和局部人工挖孔桩基础,属于非抗震区。
该资料包含: 结构设计说明 、基础平面图、底板结构平面图、墙柱平面图、板平法施工图、梁平法施工图、板平法施工图、楼梯大样图等共12张图纸。

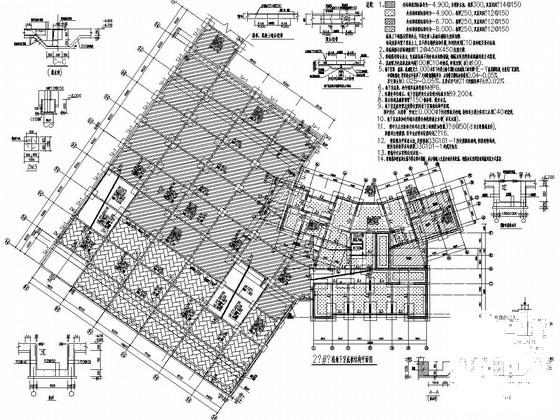

2#栋地下室底板结构平面图

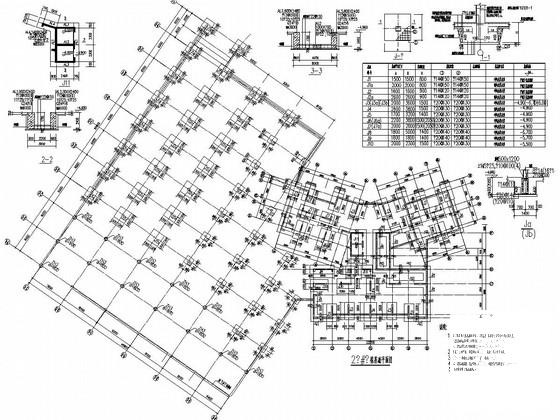

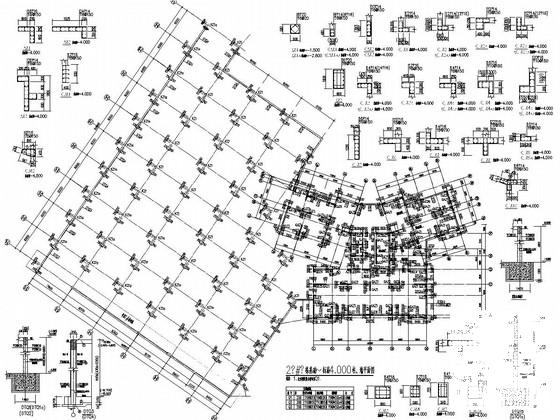

2#栋基础~标高4.000柱、墙平面图

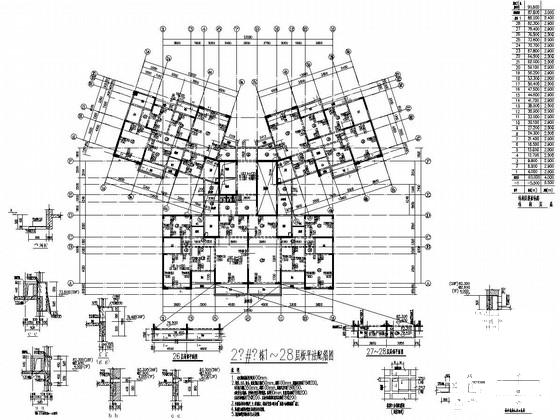

2#栋1~28层板平法配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅楼施工平面图 - 1
    住宅楼施工平面图 - 1
  • 住宅楼施工平面图 - 2
    住宅楼施工平面图 - 2
  • 住宅楼施工平面图 - 3
    住宅楼施工平面图 - 3
  • 住宅楼施工平面图 - 4
    住宅楼施工平面图 - 4
以上是部分截图,请下载附件后查看完整高清内容
