25层住宅楼电气施工图cad消防平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,通信系统,有线电视和卫星接收系统,广播系统,其它

该附件为贵州某住宅楼 电气施工图

概况:
该项目为贵州省某住宅小区,该项目包括1#楼、2#楼、3#楼、4#楼、地下车库。
本次出图为 1#、2#楼,工程地点在贵州省遵义市。本单体为一类高层建筑。本单体地下1层,地上24层。主要结构类型为框架剪力墙结构,抗震等级为六度,按7度做抗震设计。

设计范围:
1) 电力及照明配电系统;
2)火灾自动报警及消防联动控制系统;
3)防火门监控系统;
4)消防设备电源监控系统;
5)光纤到户通信设施系统(含语音及数据);
6)建筑物防雷、接地系统及安全措施;
7)消防应急广播系统;
8)电气火灾监控系统。

部分图纸摘录:

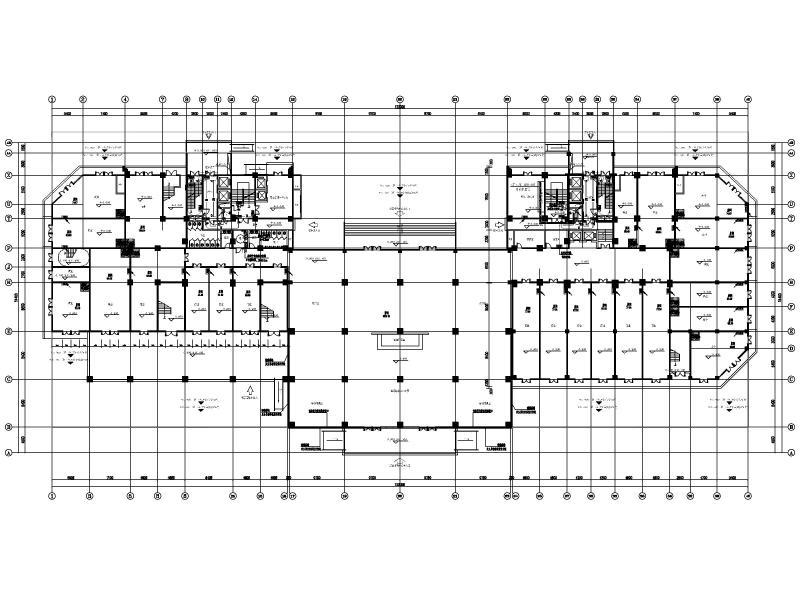

照明平面图

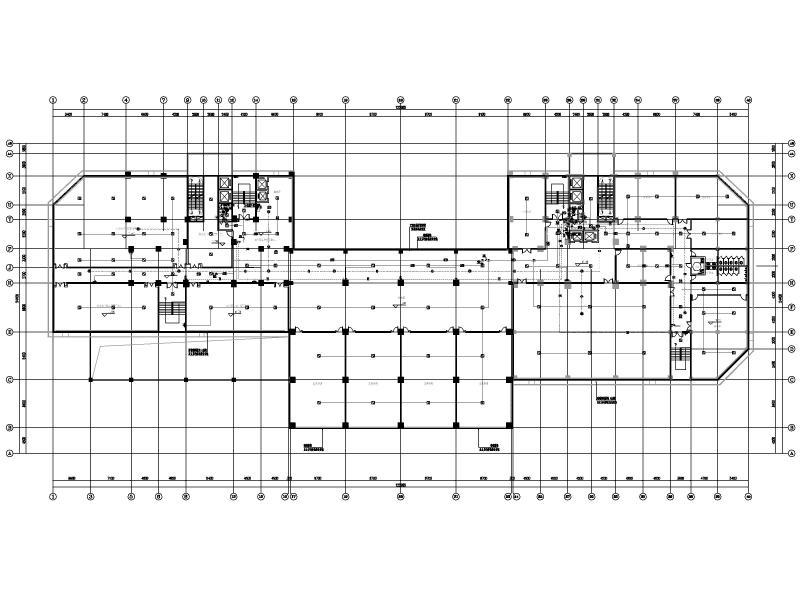

消防平面图

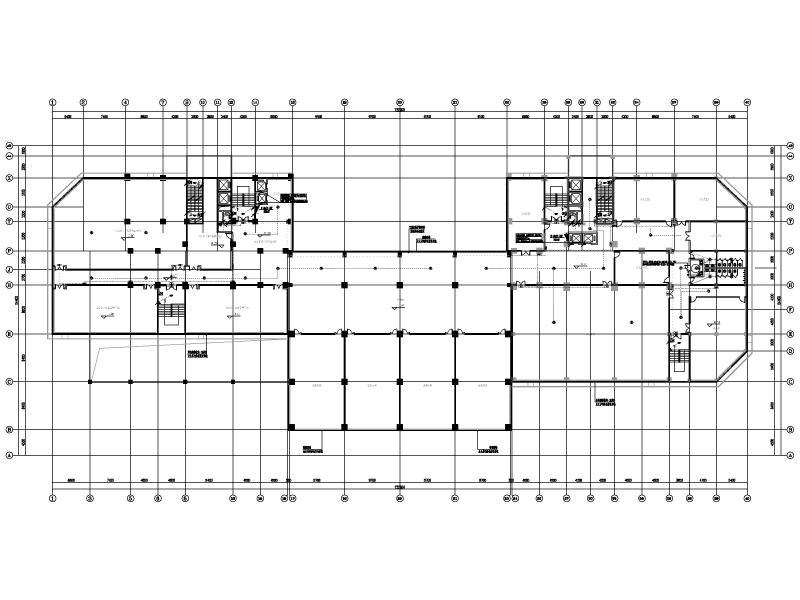

弱电平面图

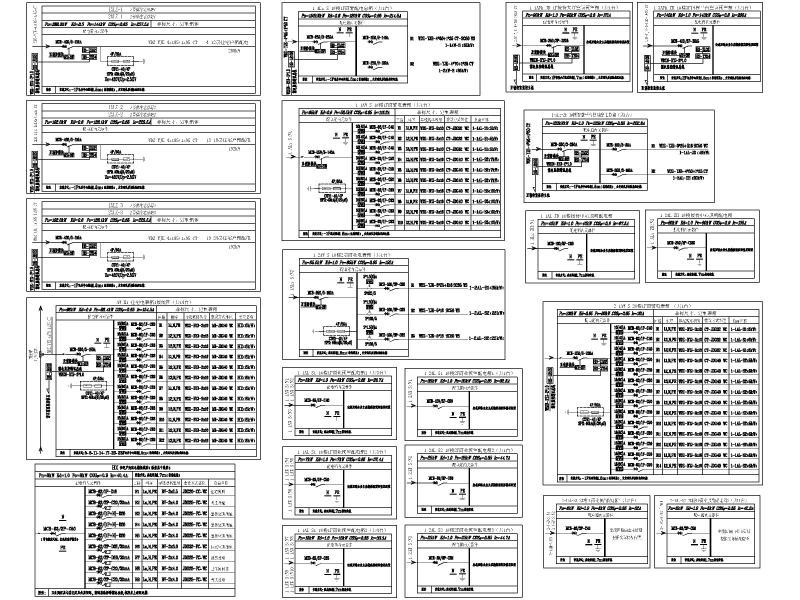

配电箱系统图

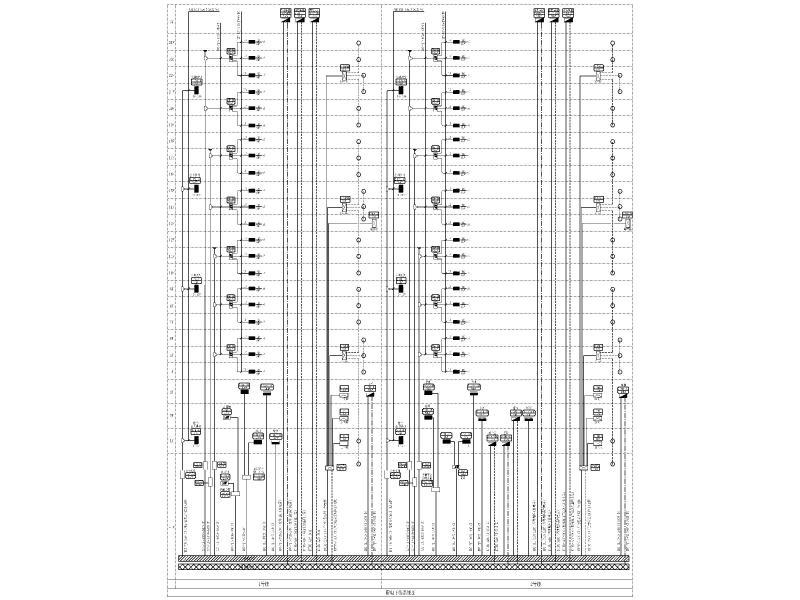

配电干线系统图



火灾报警及消防联动控制系统图,余压监控系统图



防火门监控系统图



光纤到户系统图及电梯监控、多方对讲系统图



可视对讲系统图,有线电视系统图


图纸内容全览


以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 住宅楼电气图纸 - 1
    住宅楼电气图纸 - 1
  • 住宅楼电气图纸 - 2
    住宅楼电气图纸 - 2
  • 住宅楼电气图纸 - 3
    住宅楼电气图纸 - 3
  • 住宅楼电气图纸 - 4
    住宅楼电气图纸 - 4
  • 住宅楼电气图纸 - 5
    住宅楼电气图纸 - 5
  • 住宅楼电气图纸 - 6
    住宅楼电气图纸 - 6
  • 住宅楼电气图纸 - 7
    住宅楼电气图纸 - 7
  • 住宅楼电气图纸 - 8
    住宅楼电气图纸 - 8
  • 住宅楼电气图纸 - 9
    住宅楼电气图纸 - 9
  • 住宅楼电气图纸 - 10
    住宅楼电气图纸 - 10
以上是部分截图,请下载附件后查看完整高清内容
