9632平米18层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:车库
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是高层住宅项目,地上18层,剪力墙结构,总建筑面积9632平方米,地下2层,建筑高度:53.36m,该项目采用的基础形式:干作业人工挖孔钢筋混凝土扩底灌注桩+平板式筏形承台,基础设计等级为甲级。
该资料包含: 结构设计说明 ,桩平面定位图,桩基础平板式筏形承台平面布置图,地下室及地上各层墙柱 平面布置图 ,梁配筋图,板配筋图,剪力墙暗柱表,节点详图,楼梯图等共计41张图。
分享投稿时间:近几年

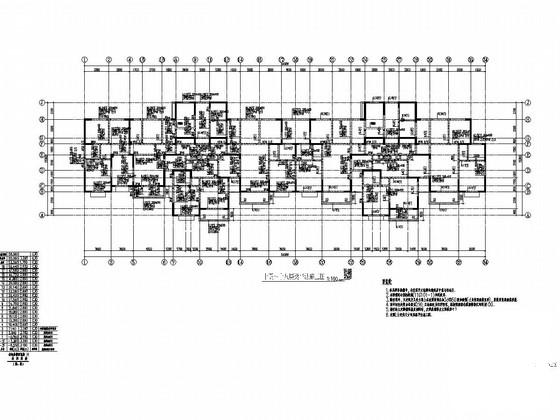

十五~十八层梁平法施工图

六~十四、十七层板平法施工图

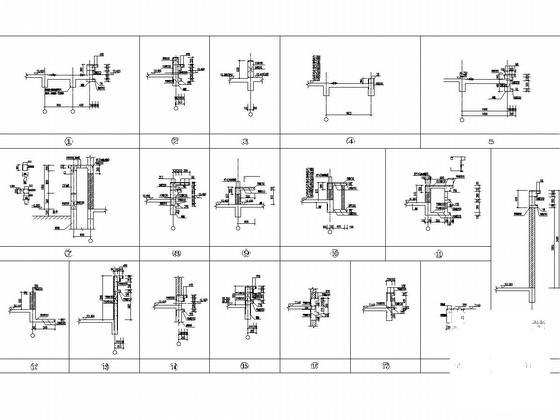

节点详图

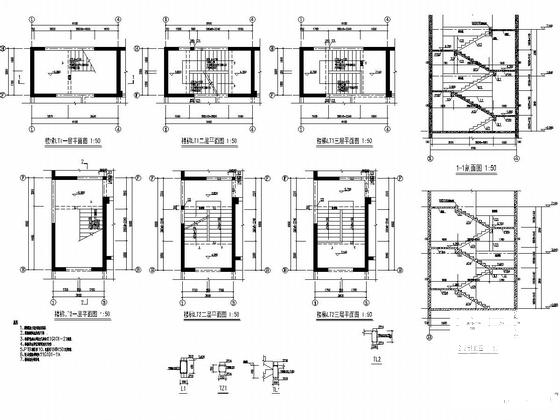

楼梯图

桩平面定位图

墙柱表

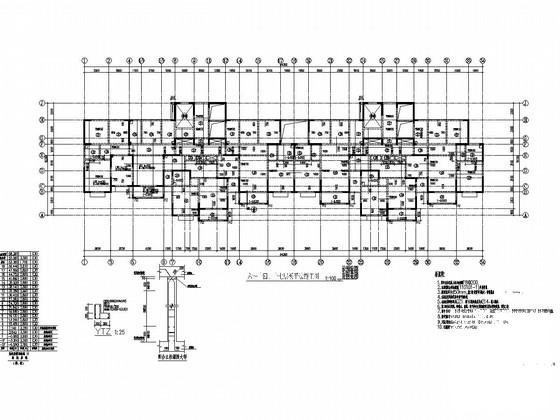

10.400~53.360墙柱平面布置图
