4层发电机厂房结构设计CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，墙柱钢筋图，基础层梁钢筋图，桩身大样，汽机岛KL-B、1、2配筋图，风室剖面配筋图，设备基础平面定位图，板钢筋图等
共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

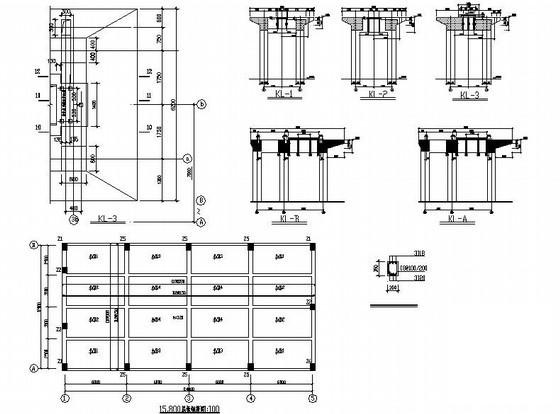

厂房结构设计施工图 - 1 -

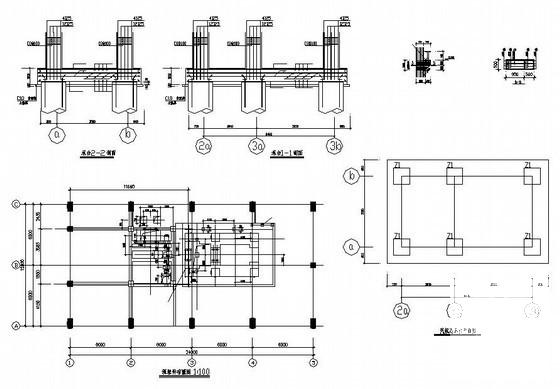

厂房结构设计施工图 - 2 -

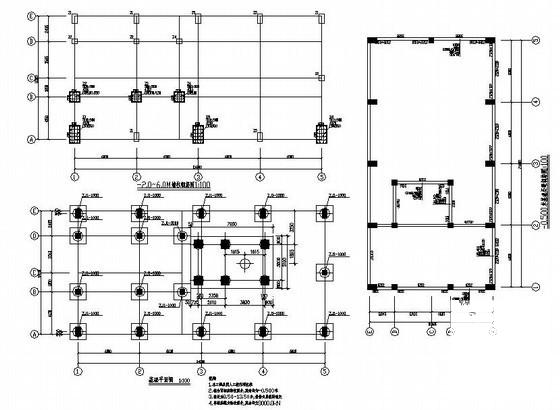

厂房结构设计施工图 - 3 -

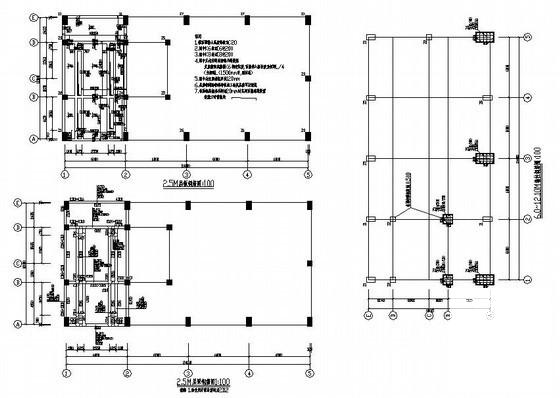

厂房结构设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.56 MB
- 收藏次数：0
-
文件名称：
附件-995877005999575885895.rar
