13层框架剪力墙结构住宅楼结构施工大样图cad平面布置图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：13层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 基础形式 ：独立基础,筏形基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 地下室功能：车库
- 参考图纸：35张
- 设计年代：近代
附件详情
该项目是安徽某住宅楼项目，地上13层，框架剪力墙结构，地下一层车库，基础形式为平筏板基础+柱下独立基础；基础设计等级为甲级，抗震设防烈度为6度。
该资料包含：
结构设计说明

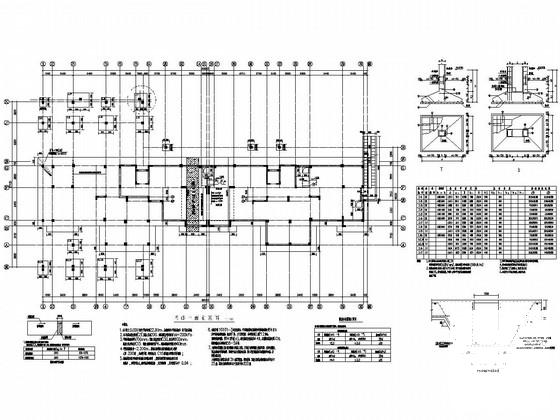

，基础图，墙柱
平面布置图

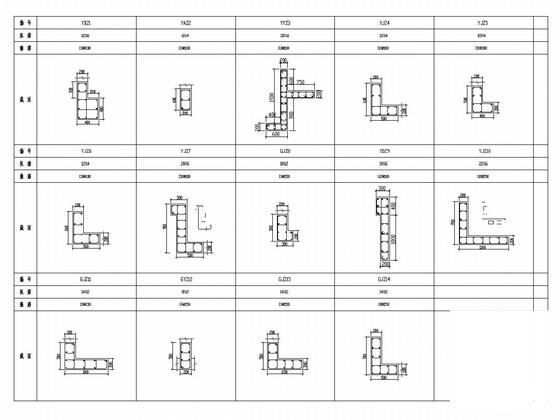

，剪力墙暗柱表，顶梁顶板配筋图，结构大样图，楼梯图等共计35张图。
分享投稿时间：近几年3月。

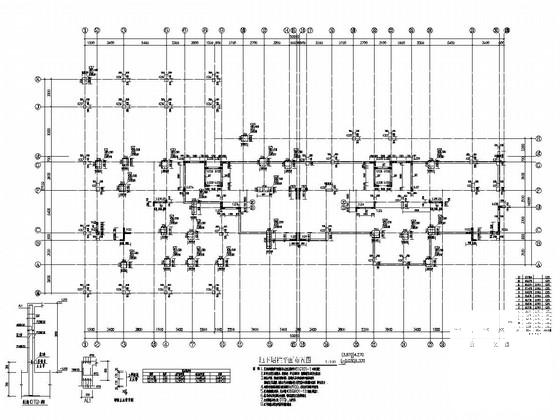

墙柱布置图

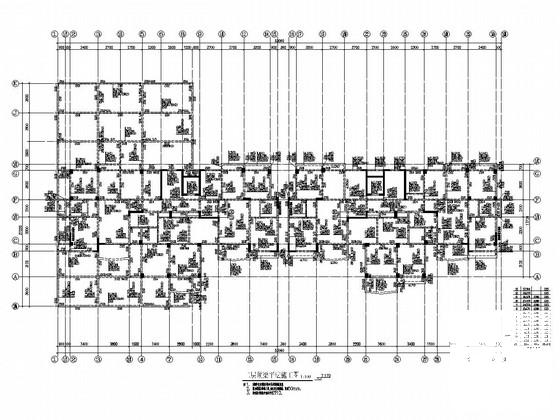

顶梁配筋图

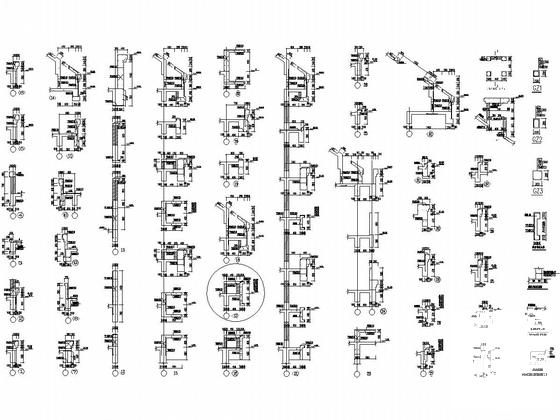

大样图
楼梯图
顶板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.4 MB
- 收藏次数：0
-
文件名称：
附件-995887987867976888867.rar
