32层抗震墙结构住宅楼结构施工图cad墙体布置图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：32层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.70kN/平方米
- 雪压：0.40kN/平方米
- 地下室功能：车库
- 参考图纸：30张
- 设计年代：近代
附件详情
该附件为辽宁某普通的高层住宅楼，地上32层，地下一层，高度为99米，建筑设计结构形式为抗震墙结构，基础类型为筏板基础，7度设防。
该资料包含：
结构设计说明
、桩位

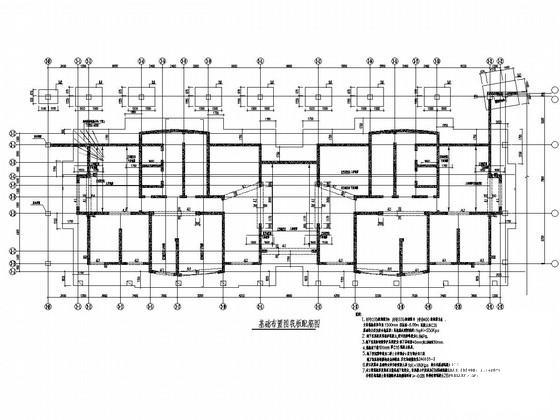

平面布置图
、基础布置图、筏板配筋图、框架墙体布置图、暗柱布置图、板配筋图、梁配筋图、楼梯配筋图等共30张图纸。

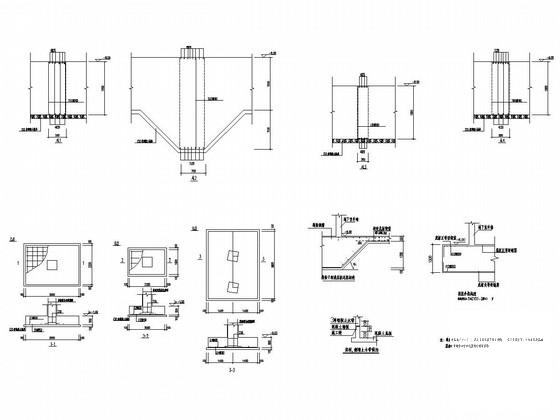

基础详图

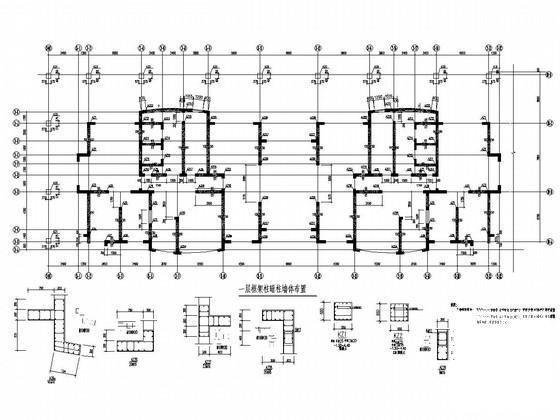

一层框架柱暗柱墙体布置

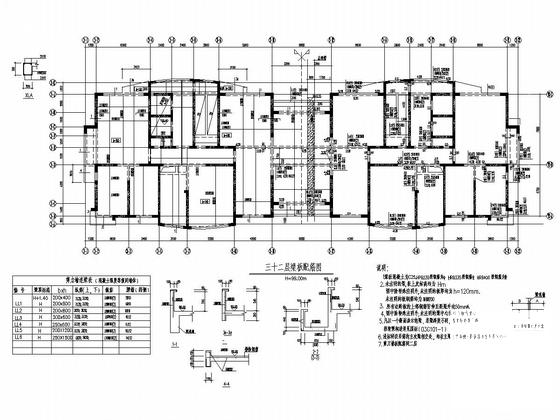

三十二层梁板配筋图

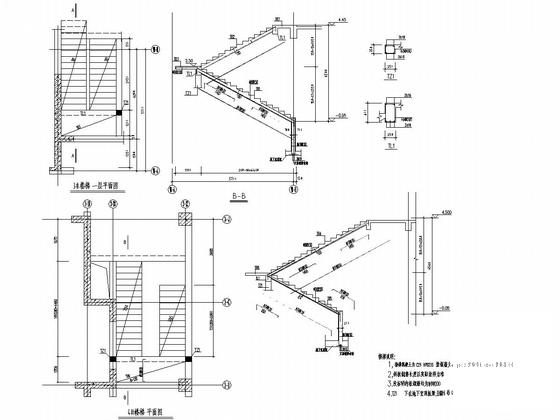

楼梯配筋图
一层框架柱暗柱墙体详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
抗震墙结构施工图 - 1 -
抗震墙结构施工图 - 2 -
抗震墙结构施工图 - 3 -
抗震墙结构施工图 - 4 -
抗震墙结构施工图 - 5 -
抗震墙结构施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：4.19 MB
- 收藏次数：0
-
文件名称：
附件-995887999876977788565.zip
