两栋中间夹商铺18层住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目位于安徽省蚌埠市,现浇剪力墙结构(商铺为框架结构),地基基础设计等级商层住宅为乙级,商铺为丙级。抗震设防烈度为7度,基础主体为整板式筏基,商铺为柱下独立基础。
该资料包含:结构设计总说明,基础 平面布置图 ,墙柱配筋图,剪力墙配筋图,地下室顶板梁平法施工图,梁平法施工图,商铺屋面板、梁平法施工图, 楼梯详图 共计21张图。
分享投稿时间:近几年10月。

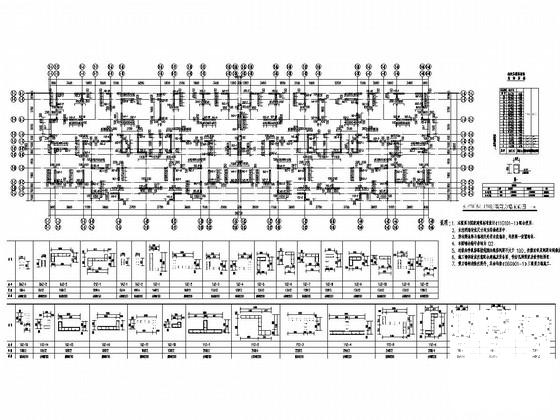

8.670~52.170标高剪力墙配筋图

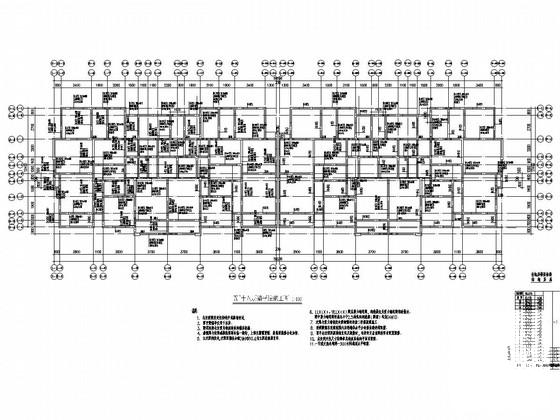

五~十八层梁平法施工图

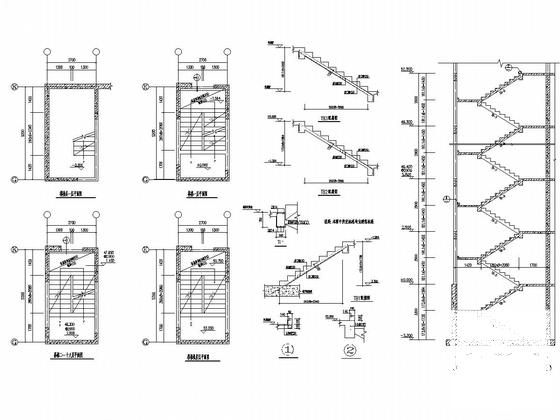

楼梯图

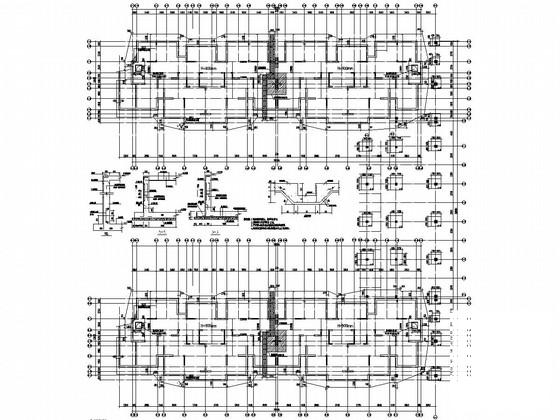

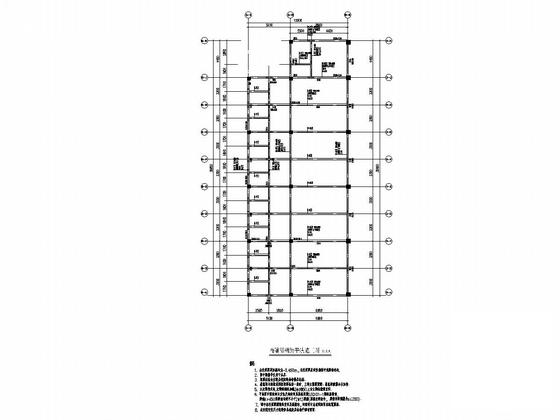

商铺基础梁平法施工图

三~十八层板平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 两栋中间夹商铺18层住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 两栋中间夹商铺18层住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 两栋中间夹商铺18层住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 两栋中间夹商铺18层住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 两栋中间夹商铺18层住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 两栋中间夹商铺18层住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
