24649平米地上6层研究中心空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:24649.71平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:市政热网,电动压缩式冷水机组
  • 水系统:单式泵,变流量,双管制
  • 节点大样:风机盘管

附件详情

本建筑地上6层,地下1层,建筑高度为27.6米。总建筑面积为24649.71平方米。 中央制冷机房设置在地下一层,机房内设两台螺杆式水冷冷水机组提供夏季供回水温度为7/12°C的空调冷水;冬季使用城市集中供热管网提供的0.6MPa的饱和蒸汽,经两台浮动盘管式汽水换热器换热后提供供回水温度为60/50°C的空调热水。空调水系统采用一次泵变流量系统,大空间的产品展示厅、报告厅、多媒体室均采用低速全空气系统,气流组织为上送,集中回风。小开间房间、会议等场所采用风机盘管加新风系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 空调施工图 - 1

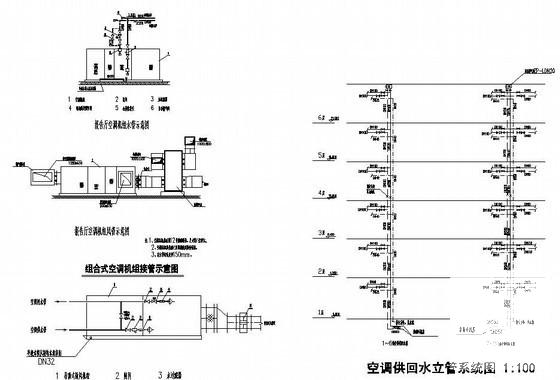

    空调施工图 - 1
  • 空调施工图 - 2

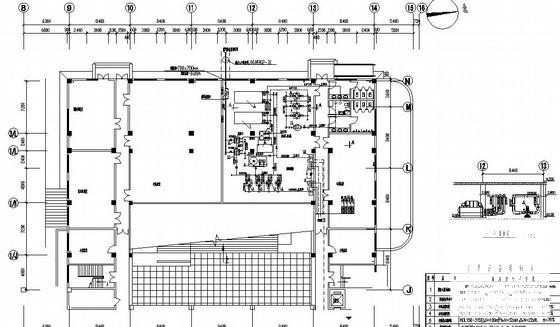

    空调施工图 - 2
  • 空调施工图 - 3

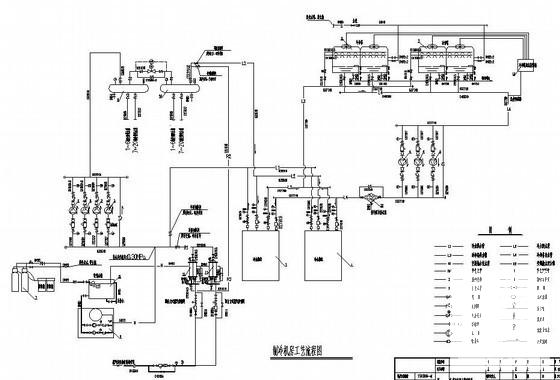

    空调施工图 - 3
  • 空调施工图 - 4

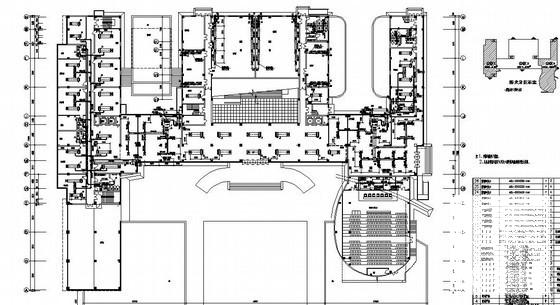

    空调施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
