H型钢做上弦的钢桁架结构三角形屋架设计CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.30kN/平方米
- 参考图纸：9张
附件详情
该附件为某三角形屋架，采用H型钢做上弦
结构施工图
，屋架为钢桁架结构，6度设防。
该资料包含：钢
结构设计说明
、地脚螺栓布置图、钢架及支撑布置图、预埋件布置图、
节点详图
、大样详图等共9张图纸。

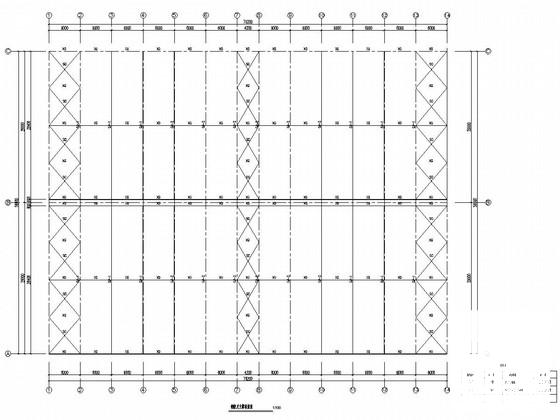

钢架及支撑布置图

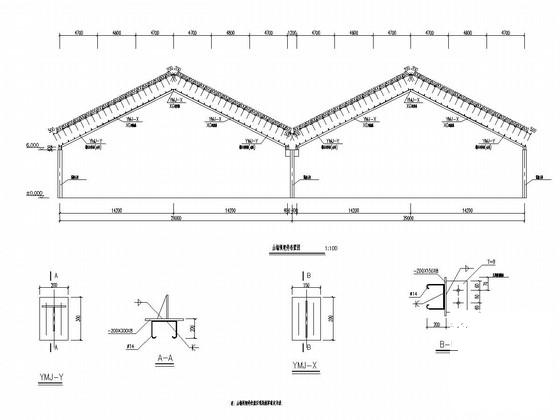

山墙预埋件布置图

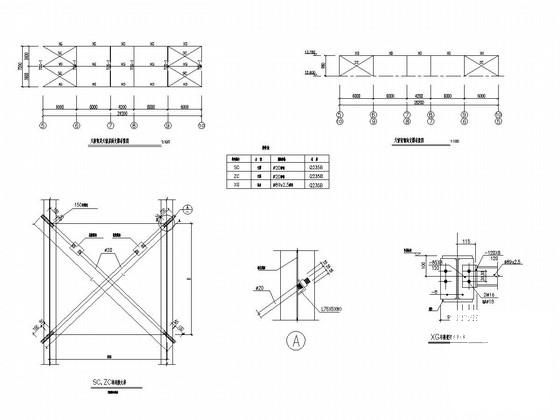

天窗架及天窗屋面支撑布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

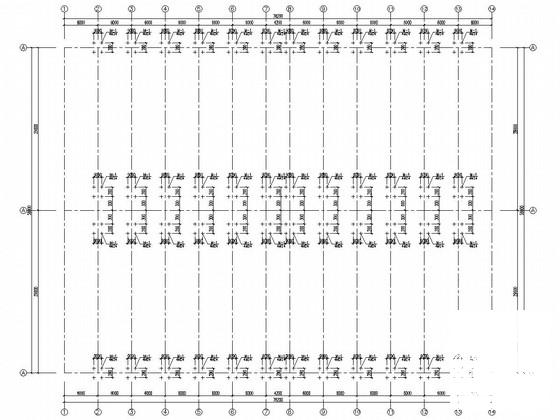

三角形钢屋架施工图 - 1 -
三角形钢屋架施工图 - 2 -
三角形钢屋架施工图 - 3 -
三角形钢屋架施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.48 MB
- 收藏次数：0
-
文件名称：
附件-995877988768686608787.rar
