57594平米地上15层酒店中央空调设计CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,酒店,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:57594.18平方米
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 参考图纸:45张
  • 设计内容:空调,通风,防排烟,其它
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式,异程式,闭式
  • 送风方式:侧面送风

附件详情

该项目为一高标准设计的饮食、中餐、西餐、康体、键身、办公、客房、等多功能综合性酒店建筑。建筑面积约57594.18平方米,空调面积约为41660.81平方米。
(一)空调负荷及空调水系统
1、冷源:该项目总装机容量为4070KW(1158RT),根据部份负荷特性,选取远大溴化锂IX直燃机BZ175型(576RT)2台.
2、冷冻水系统采用一台直燃机组对应一台冷冻循环水泵(设一机一泵,一台互备用泵),选用空调专用泵。
3、冷却水系统采用一台直燃机组对应一台冷却循环水泵(设一机一泵,一台互备用泵),选用空调专用泵。
4、空调水系统为二管制闭式、同程式和异程式布置。
(二)空调风系统
1、对于空间较大的大堂、餐厅等采用低速集中全空气送风系统;新风与回风按一定比例在风柜机房内混合后经风柜过滤、冷却、除湿后送室内。新风管设对开式多叶调节阀,调节新风、回风之比例。
2、对于空间相对较小的客房等采用风机盘管加新风送风系统。



2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

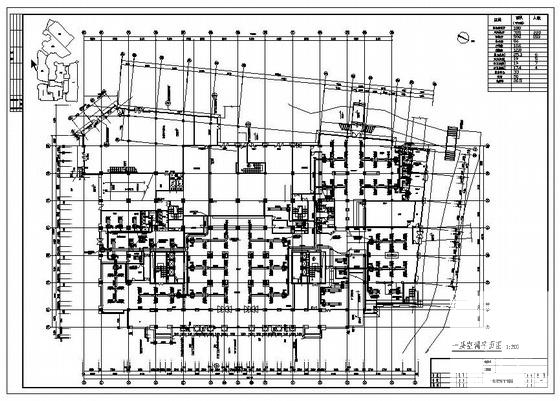

  • 酒店中央空调图纸 - 1
    酒店中央空调图纸 - 1

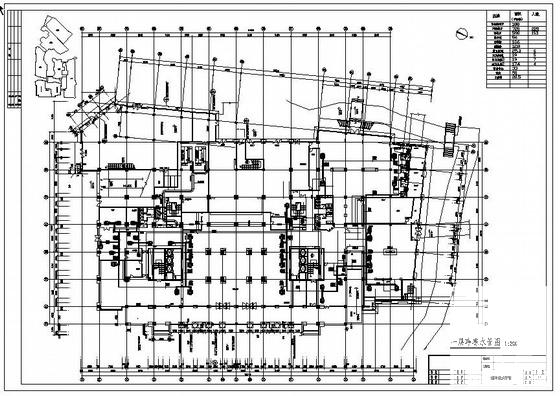

  • 酒店中央空调图纸 - 2
    酒店中央空调图纸 - 2

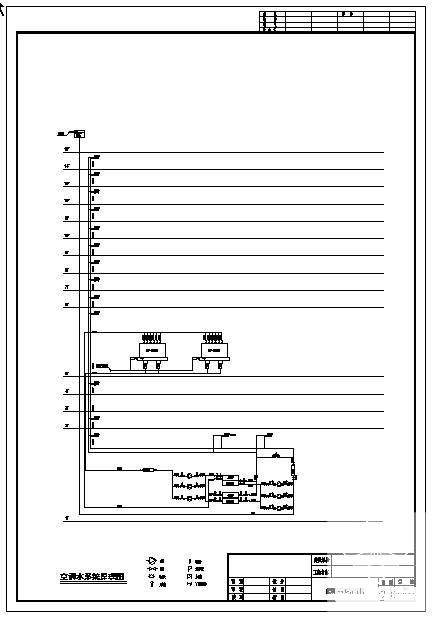

  • 酒店中央空调图纸 - 3
    酒店中央空调图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
