10465平米地上5层医院急诊部空调通风CAD施工大样图
- 设计详细说明：有
- 建筑高度类型：多层建筑
- 建筑设计面积：10465平方米
- 建筑地上层数：5层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：21张
- 设计内容：空调,通风,洁净
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统,空气-水系统
- 节点大样：风机盘管
附件详情
该项目单位为某医院急诊部，建筑面积为10465平方米，地下一层，地上五层，建筑高度为20.5米空调系统面积约为7454平方米。该资料包含设计说明，各层送风、回风及排风图，空调是系统图，机房平面图及设备大样图等。
2
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
医院通风空调 - 1 -

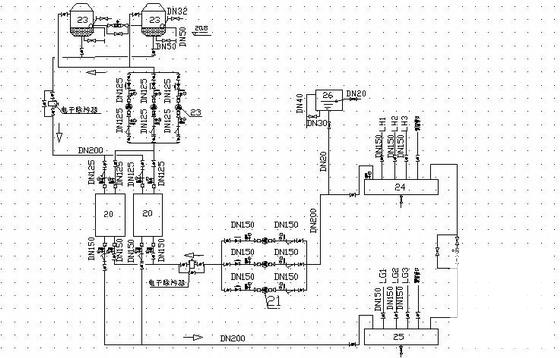

医院通风空调 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.7 MB
- 收藏次数：0
-
文件名称：
附件-995858895566688665897.rar
医院通风空调下载
