10层医院空调通风CAD施工大样图(设计说明)

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:48张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净
  • 冷热源:空气源热泵
  • 空调系统:全空气系统
  • 洁净等级:百级,千级,万级
  • 项目所在地:湖北

附件详情

该资料包含门诊楼及住院部的空调通风平面图,系统图,大样图等。
住院部:产科病房空调房间采用直接蒸发壁挂式室内机加新风,排风热交换式的空调方式。I级手术室-手术区空气洁净度级别100级,II级手术室-手术区空气洁净度级别1000级,周边10000级。住院部(一期)地上十层,地下1层.总建筑面积15527m2;
门诊楼,地上五层,总建筑面积11900m2,一二层门诊中央空调,其它楼层采用分体空调系统。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

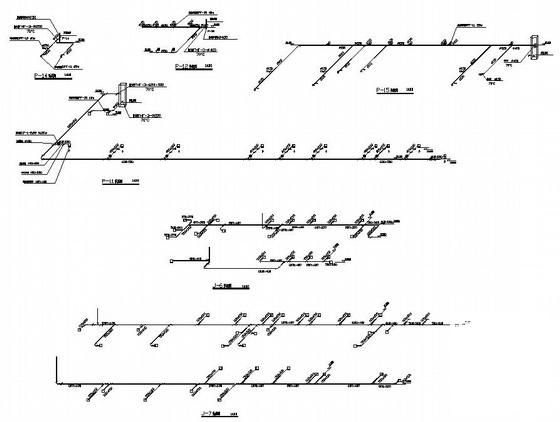

  • 医院空调设计 - 1
    医院空调设计 - 1

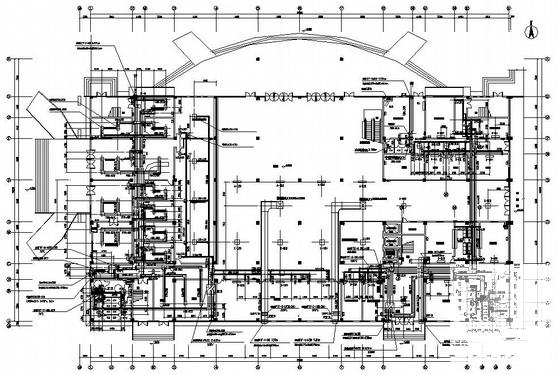

  • 医院空调设计 - 2
    医院空调设计 - 2

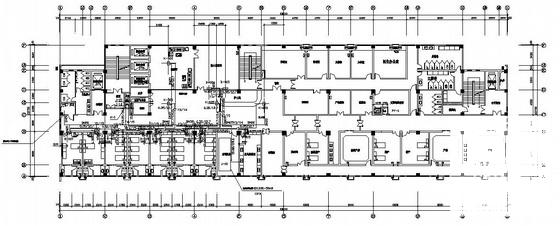

  • 医院空调设计 - 3
    医院空调设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
