化工厂甲醇罐区泡沫消防设计CAD图纸
- 建筑类别：工业厂房
附件详情
设计范围及罐区概述: 为甲醇罐区泡沫消防及消防喷淋冷却做详细工程设计.本罐区(8888)内设有:2台10000m3精甲醇储罐. 储罐直径为30m , 罐高约20.1m; 1台3000m3粗甲醇储罐. 储罐直径为18.9m , 罐高约14m.上述3台储罐均为内浮顶罐, 内浮盘材质为不锈钢, 罐体为非保温设计.甲醇罐区火灾危险性为甲B类.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

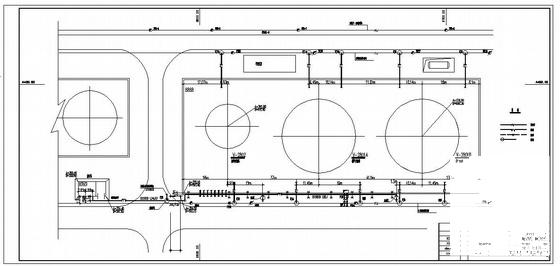

化工厂罐区设计 - 1 -

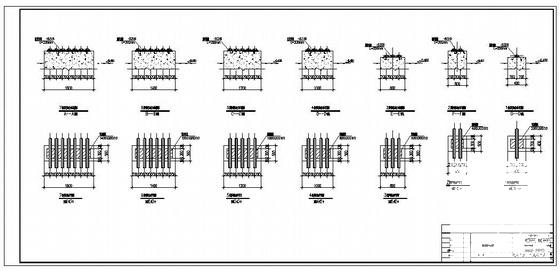

化工厂罐区设计 - 2 -

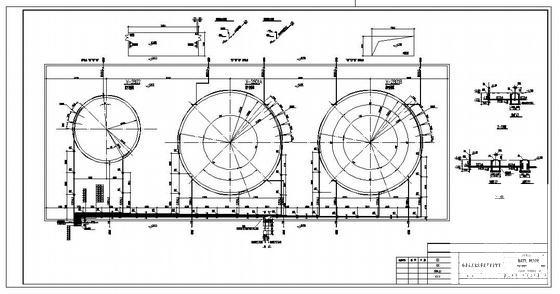

化工厂罐区设计 - 3 -

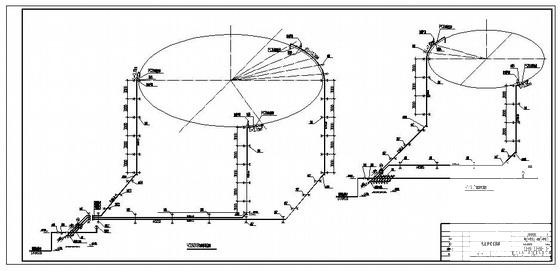

化工厂罐区设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.64 MB
- 收藏次数：0
-
文件名称：
附件-995860590575550885798.rar
