四角锥双层网架结构体育馆结构设计施工CAD图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 结构最大跨度：26.2m
- 抗震设防烈度：6度抗震
- 风压：1.0kN/平方米
- 雪压：0.3kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
网架设计与施工说明、锚栓
平面布置图
、牛腿上支座位置、结构平立面、上弦结构安装图、腹杆结构安装图、下弦结构安装图、螺栓球
节点图
、材料表共12张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

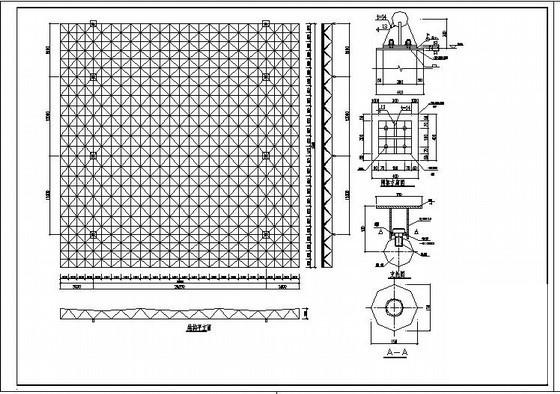

四角锥网架结构 - 1 -

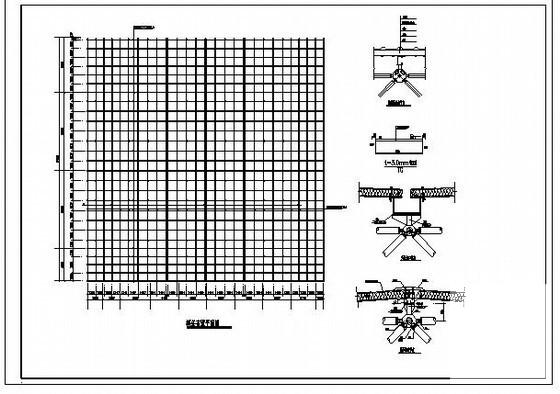

四角锥网架结构 - 2 -

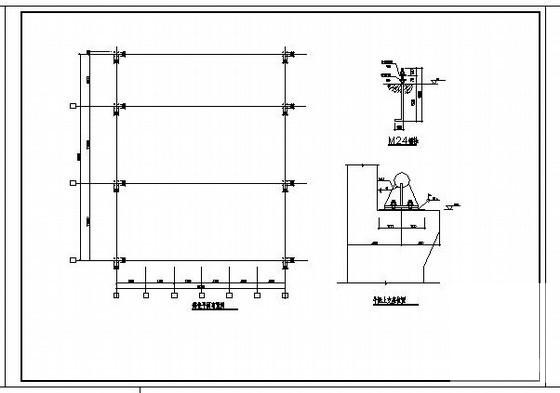

四角锥网架结构 - 3 -
