6505平米地上6层商住楼电气施工CAD图纸
- 建筑类别：住宅,商业
- 建筑高度类型：多层建筑
- 建筑设计面积：6505平方米
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-S
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
该项目为某商住楼电气施工，共六层，一层层高5.5米，其他每层层高3.1米，其中一层为商铺。二～六层为住宅；建筑主体高度21米，总建筑面积约为6505平方米。建筑设计结构形式为框架结构，现浇混凝土楼板。该项目属于多层建筑。
设计范围包括：照明配电系统、
防雷接地
系统、有线电视系统、电话及计算机配线系统、可视对讲系统等。（附详细的设计说明）
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

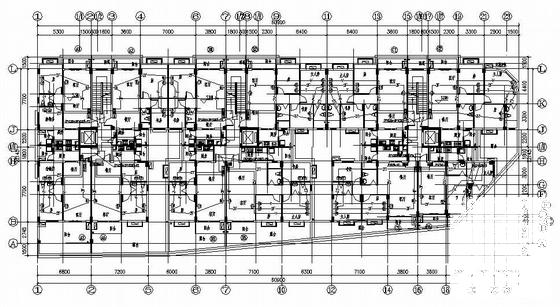

商住楼电气图纸 - 1 -

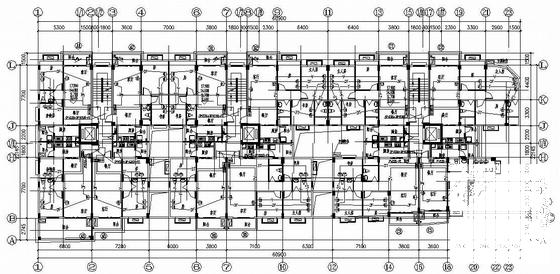

商住楼电气图纸 - 2 -

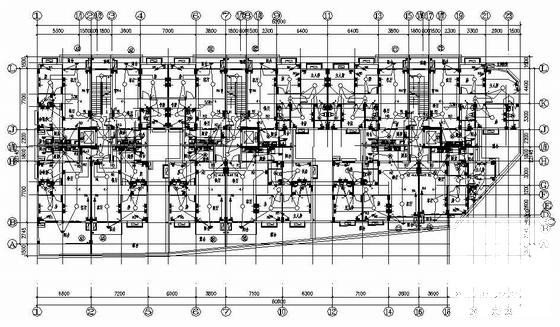

商住楼电气图纸 - 3 -
商住楼电气图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.25 MB
- 收藏次数：0
-
文件名称：
附件-995856899057575750967.rar
