11层商住楼宇电气CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计年代：近代
• 地下室用途：人防,其它
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 项目所在地：山东
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制
• 弱电设计： 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、 竖向配电干线 系统图
• 三、配电箱系统图
• 四、风机控制原理图
• 五、弱电系统图
• 六、消防自动报警系统图
• 七、照明电气平面图
• 八、 弱电平面图
• 九、防雷接地平面图

附件详情

本稿件是[济宁]某十一层商住楼宇电气施工图纸，建筑为二类高层住宅楼，剪力墙结构,一至十一层为普通住宅，顶层为机房。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话网络系统设计、有线电视系统、可视对讲系统设计、消防报警系统设计、风机控制原理、防雷接地系统设计等

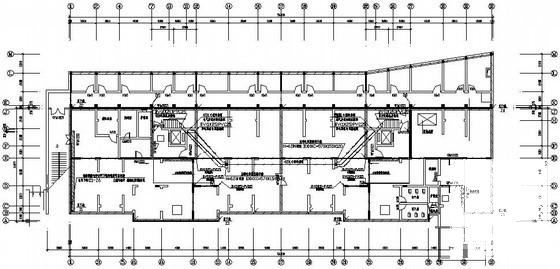

第 1 张图

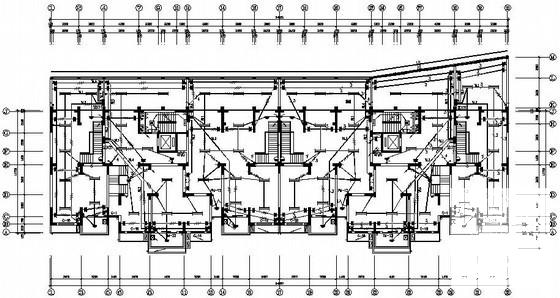

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
