一份地上6层商住楼电气CAD施工图纸(地下1层)

[复制链接]

0

主题

0

帖子

1065

积分

超级版主

Rank: 8Rank: 8

积分
1065
发表于 2020-2-29 14:30:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4766.68平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 防雷等级:第三类
  • 有线广播:服务性
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷
  • 弱电设计:通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、配电系统图
  • 2、电话 宽带 网络系统图
  • 3、总等电位联结基础接地平面图
  • 4、电照平面图
  • 5、 弱电平面图

附件详情

该项目为某公司1#商住楼,总建筑面积4766.68平方米,层高:地下室为3.6米,一-二层为3.6米,三-六层为2.9米,建筑总高为19.000米。建筑设计结构形式:框架结构。建筑类别;属单元式多层住宅楼,耐火等级二级。

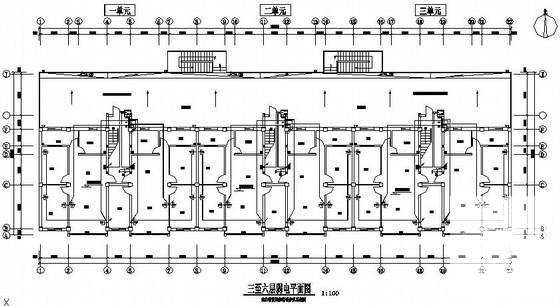

第 1 张图
第 1 张图

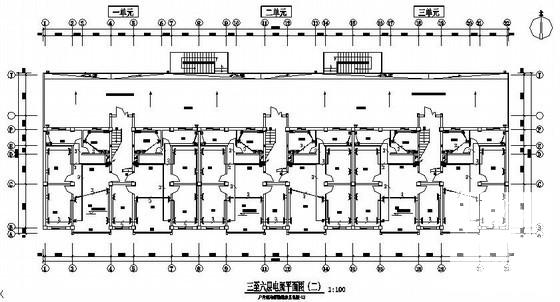

第 2 张图
第 2 张图

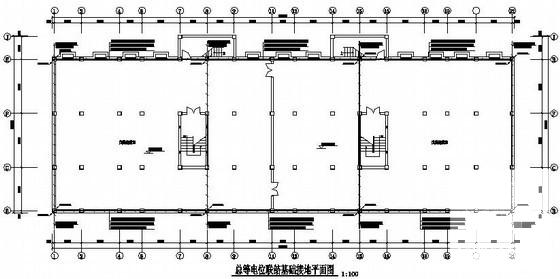

第 3 张图
第 3 张图

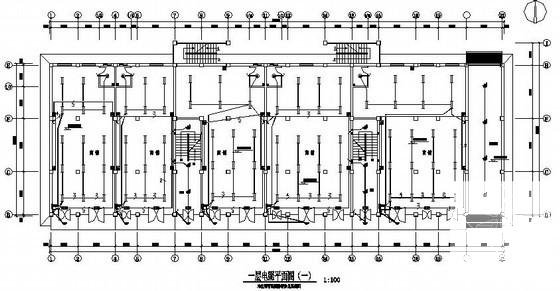

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 14:30:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。
