水电站轻型钢屋架结构施工CAD图纸

附件详情

该项目是某水电站轻型钢屋架项目，建筑设计结构形式为单层屋盖结构，跨度为15.2m(轴线),柱距为见图,柱顶标高为689.000m，建筑面积为838.0平方。屋面采用自由排水，屋脊高度2.9米。保温层为50mm厚聚苯乙烯夹芯板，防水屋面为机挂瓦屋面。

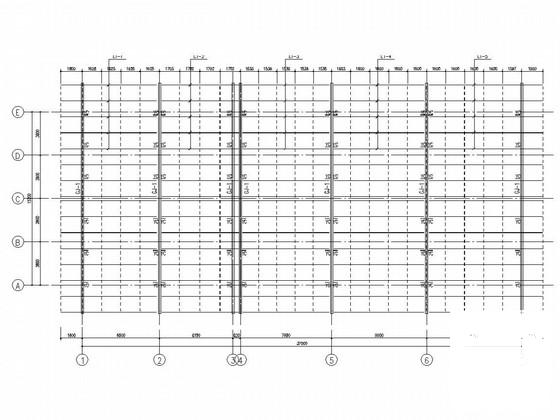

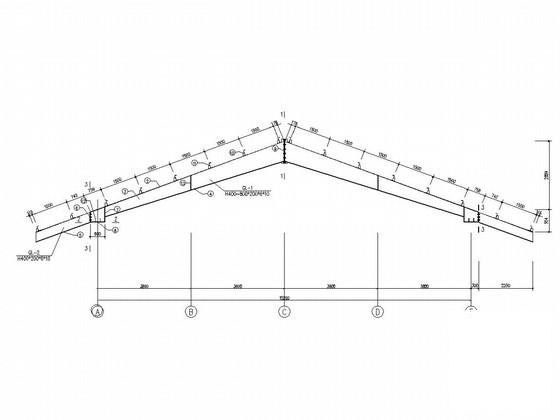

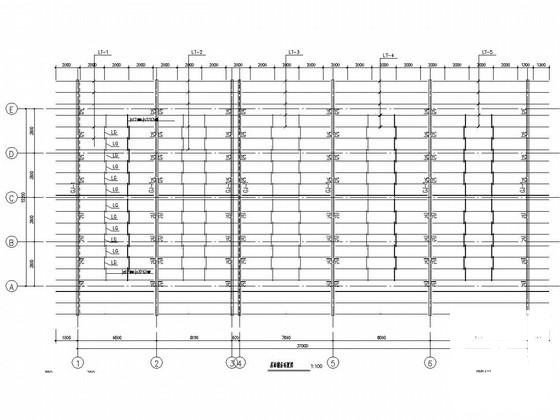

包括： 结构设计说明 ，钢架立面图，建筑剖面图，结构 平面布置图 ，屋面檩条布置图，夹芯板保温层布置图，机挂瓦屋面布置图，柱顶锚栓布置图等共计9张图。
3月。
