3D3S设计汽车展厅钢结构施工CAD大样图

  • 参考图纸:18张
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,门式刚架,桁架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 风压:0.40kN/平方米

附件详情

结构设计说明 、锚栓 平面布置图 ,钢柱脚大样图、楼面结构布置图、材料表、楼面负筋布置及挑梁布置图、楼面收口大样图、材料表、屋面结构平面图、FL梁大样图、屋面檩条布置图、拉杆大样图、屋面檩条安装大样图、水平撑大样图、屋面平面图、屋面收口大样图、材料表、WGJ大样图、屋架结点大样图、结构立面图、节点大样图共18张图纸。

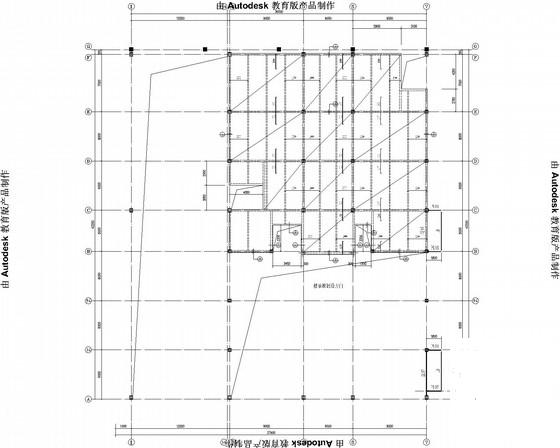

楼面负筋布置及挑梁布置图

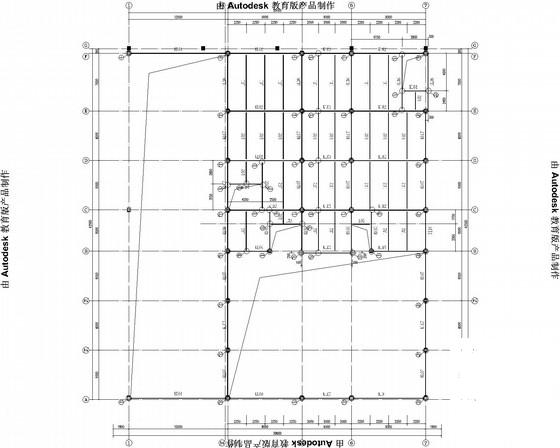

楼面结构布置图

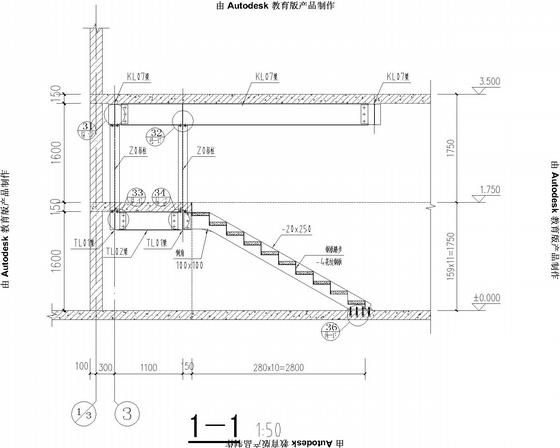

楼梯节点

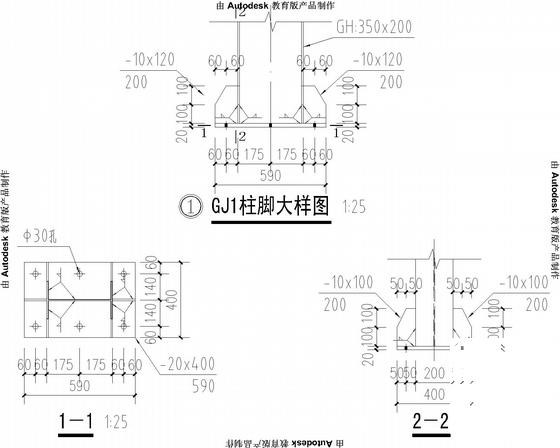

柱脚大样图

锚栓平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

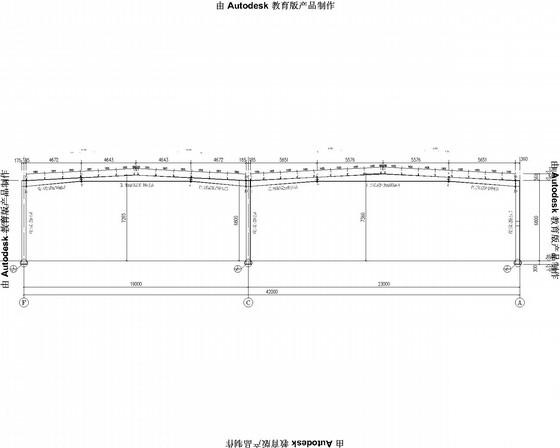

  • 钢结构汽车展厅 - 1
    钢结构汽车展厅 - 1
  • 钢结构汽车展厅 - 2
    钢结构汽车展厅 - 2
  • 钢结构汽车展厅 - 3
    钢结构汽车展厅 - 3
  • 钢结构汽车展厅 - 4
    钢结构汽车展厅 - 4
  • 钢结构汽车展厅 - 5
    钢结构汽车展厅 - 5
  • 钢结构汽车展厅 - 6
    钢结构汽车展厅 - 6
以上是部分截图,请下载附件后查看完整高清内容
