用品市场钢结构汽车展厅CAD大样图

附件详情

东莞某用品市场钢结构汽车展厅图
该资料为:东莞某用品市场钢结构汽车展厅图
抗震设防烈度为七度
基本风压:0.55KN/平方米
该项目为单层钢结构汽车展厅,跨度为6~9M,柱距为6~8M,屋面采用彩色钢板,墙面采用砖墙,。
屋顶网架建筑设计结构形式:正放四角锥
网架矢高:1000mm
支承条件:下弦柱点支承
该资料包含:
钢结构设计总说明、钢构雨棚锚栓 平面布置图 、钢构雨棚结构平面图、钢构雨棚檩条布置图、节点大样图、GWJ大样图、网架设计总说明、主入口网架结构平面图、主入口网架杆件安装图、主入口网架螺栓球加工图、主入口网架材料表共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

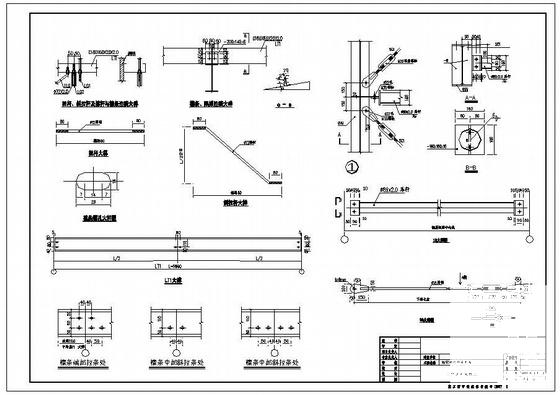

  • 钢结构汽车展厅 - 1
    钢结构汽车展厅 - 1

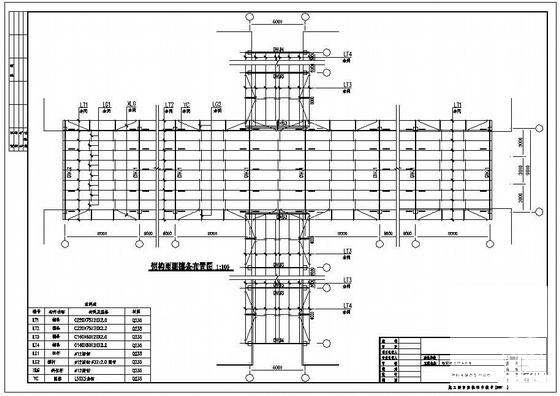

  • 钢结构汽车展厅 - 2
    钢结构汽车展厅 - 2

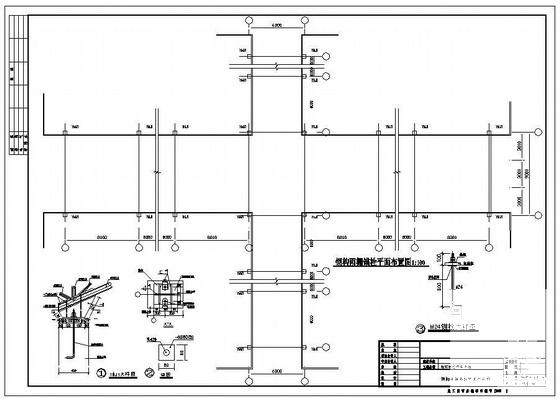

  • 钢结构汽车展厅 - 3
    钢结构汽车展厅 - 3

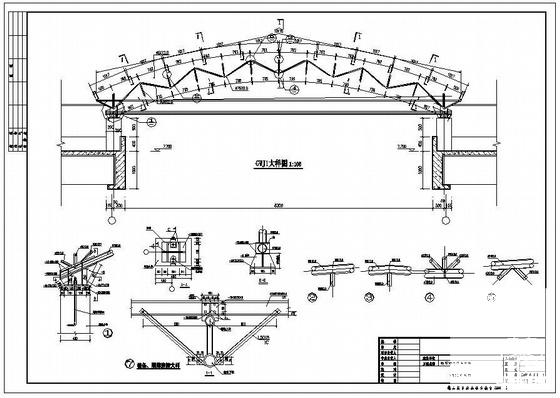

  • 钢结构汽车展厅 - 4
    钢结构汽车展厅 - 4
以上是部分截图,请下载附件后查看完整高清内容
