390平米3层别墅采暖设计施工CAD图纸

附件详情

本项目为某别墅采暖工程，该建筑为多层建筑，地上三层，建筑总面积390.32平面，钢筋混凝土异型柱结构，建筑物高度：10.2米。设计内容：该项目的采暖、通风及分体空调预留电量。

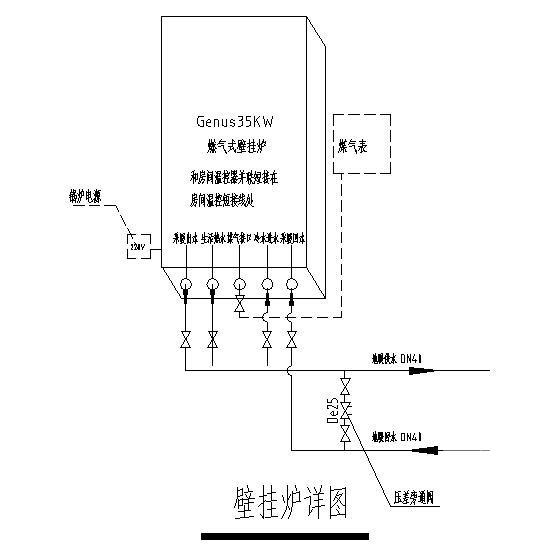

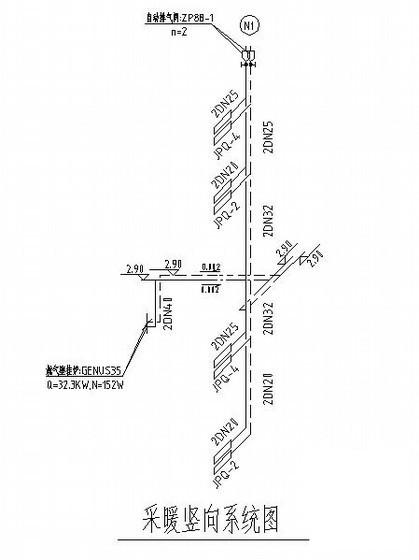

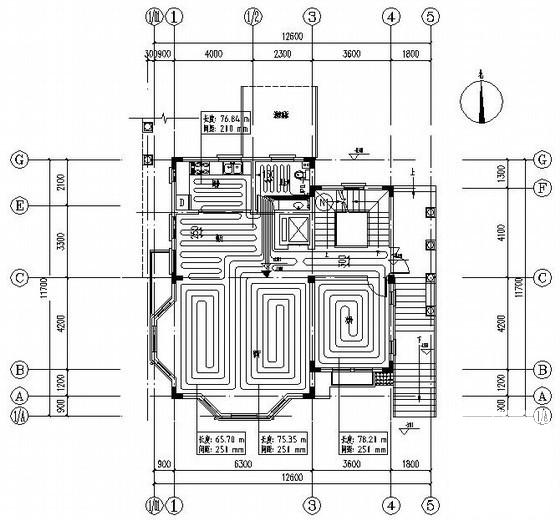

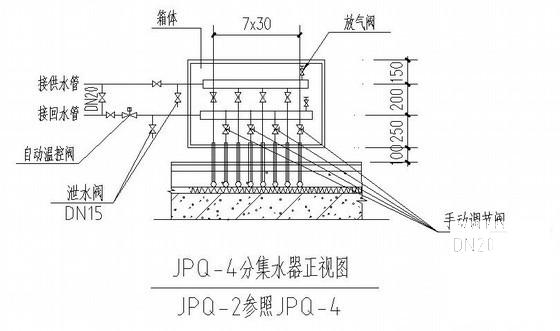

采暖系统：1. 该项目采暖采用置于一层的燃气壁挂炉，采暖系统为低温热水地板辐射采暖，供/回水温度为55/45℃。2. 该资料敷设于地面内的管道均采用耐热聚乙烯PE-RT管.非地埋管道采用热镀锌钢管。3. 分集水器每环路供水管采用球阀，回水管采用手动温控阀。
通风系统：卫生间内安装卫生通风器，厨房安装抽油烟机，由电气专业预留电插座。
空调设计：起居室、卧室、餐厅均预留了空调电量，详见电气专业图纸....，图纸7张。
