多层框架住宅楼结构设计CAD施工图纸(7度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该资料包含:
结构设计施工说明、桩位平面图、基础平面图、基础详图、阁楼层柱配筋图、屋顶柱配筋图、梁板配筋图、阁楼层梁板配筋图、屋面梁板配筋图、楼梯配筋图共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

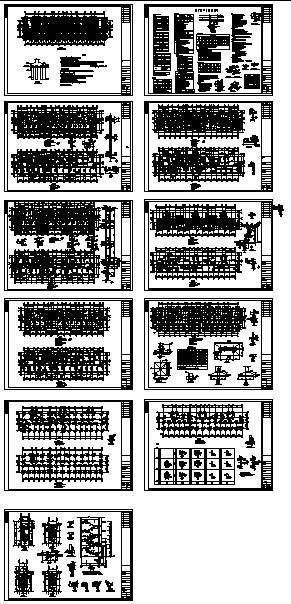

  • 多层住宅施工图设计 - 1
    多层住宅施工图设计 - 1

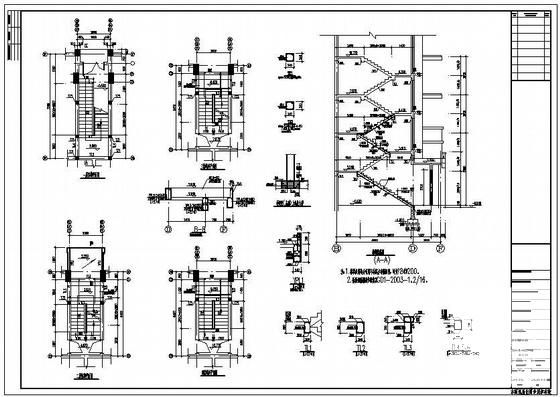

  • 多层住宅施工图设计 - 2
    多层住宅施工图设计 - 2

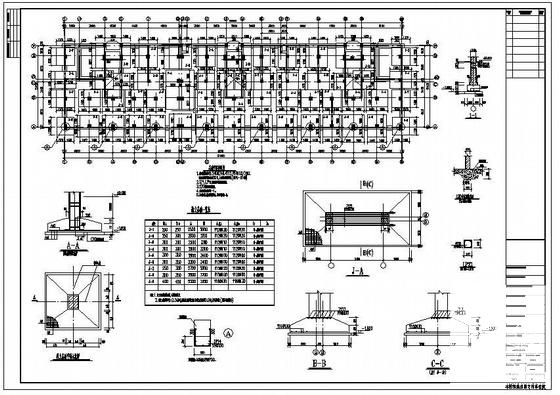

  • 多层住宅施工图设计 - 3
    多层住宅施工图设计 - 3

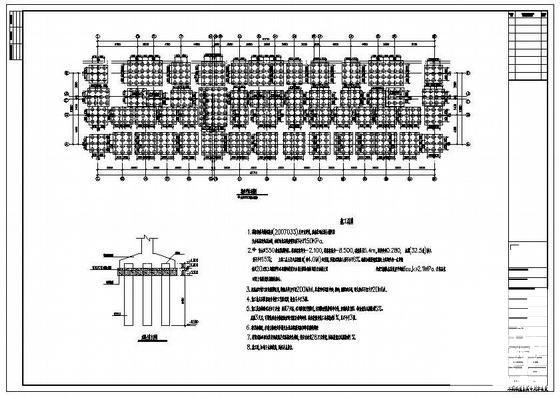

  • 多层住宅施工图设计 - 4
    多层住宅施工图设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
