14600平米2层大型超市空调系统设计CAD施工大样图
- 设计详细说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：14600平方米
- 建筑地上层数：2层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计年代：近代
- 设计内容：空调,通风,其它
- 冷热源：空气调节器
- 空调系统：全空气系统,制冷剂系统
- 水系统：单式泵,变流量,双管制
附件详情
- 设计说明
- 机房配管平面图
- 冷却塔配管平面图

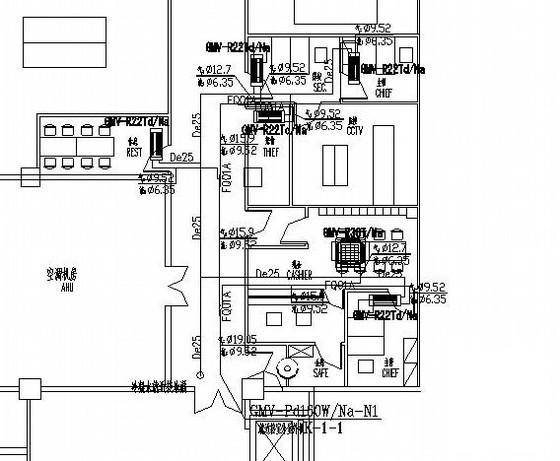

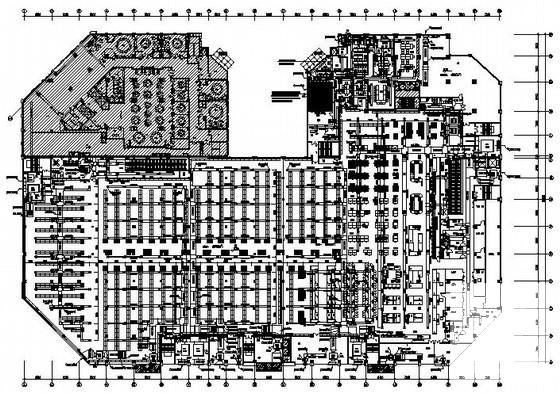

- 空调 平面布置图
- 空调水管平面图
- 空调水系统原理图
- 空调通风平面图
- 排油烟平面图

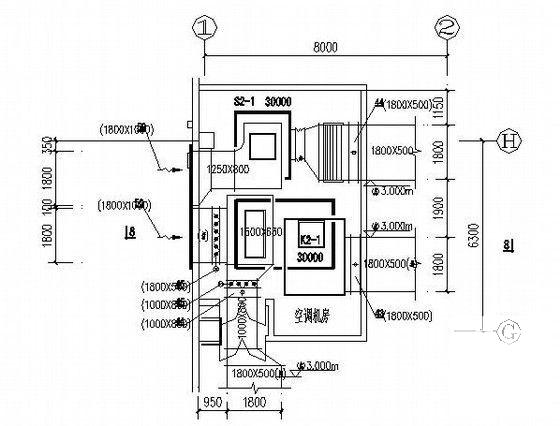

- 空调机房平面图

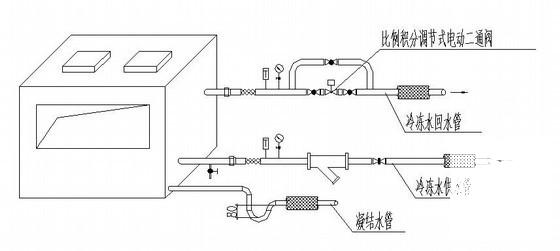

- 大样图
附件详情
该项目建筑面积约14600平米，主要功能为超市，分别为一层及二层商铺区域、餐饮区域及生鲜区、卖场。该资料包括: 本超市和商铺的空调及通风系统设计。地上两层、地下一层。
机房
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

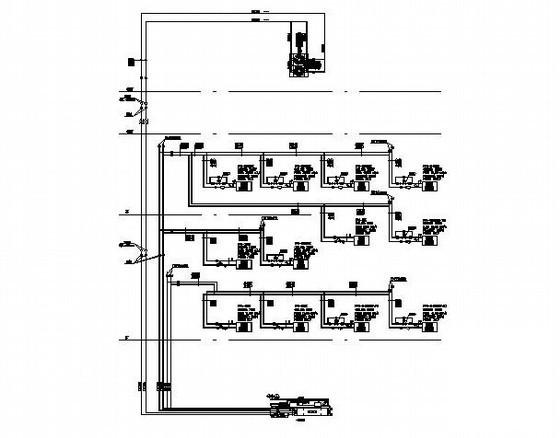

超市空调设计 - 1 -
超市空调设计 - 2 -
超市空调设计 - 3 -
超市空调设计 - 4 -
超市空调设计 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：8.04 MB
- 收藏次数：0
-
文件名称：
附件-995858605565005980997.rar
超市空调设计下载
