5层药厂净化空调施工CAD大样图
- 设计详细说明：有
- 建筑类别：医疗,工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计内容：空调,通风,洁净,防排烟,其它
- 冷热源：空气源热泵
- 项目所在地：四川
附件详情
- 资料目录
- 使用标准图集
- 设计施工总说明
- 图例
- 空调系统风量平衡表
- 主要构件材料表
- 底层净化空调送风平面及大样图
- 底层净化空调回风平面及大样图
- 底层墙上风口平面图
- 底层除尘排风及舒适空调平面及大样图
- 底层冷冻水、热水管路平面图
- 各车间百级层流平、剖面图
- 各车间空调机房冷冻水系统大样图
- 净化空调系统轴测图
- 空调器组合条件图
附件详情
该项目为某药厂生产区部分，该区主体为一层、局部二层、五层现浇框架结构厂房。
本施工图设计内容包括车间的空调、通风设计。
全生产区共设置42套机械排风系统、6套消防排烟兼排风系统、5套除尘排风系统
风冷热泵机组
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

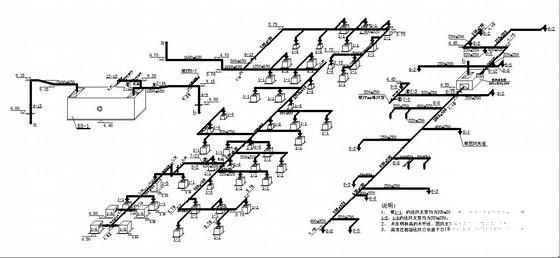

净化空调施工 - 1 -

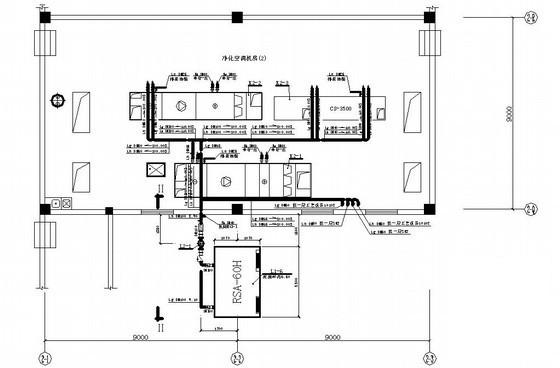

净化空调施工 - 2 -

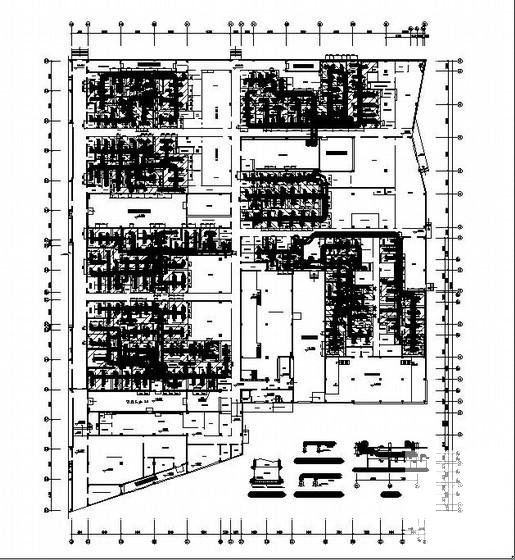

净化空调施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
