县23500平米10层政务中心水源热泵空调系统施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:23500平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调
  • 冷热源:水地源热泵
  • 空调系统:制冷剂系统

附件详情

该项目为XX县政务中心大楼暖通工程,建筑面积约为23500m(夏季空调面积19500m ) ,建筑高度为42m.该项目夏季空调采用风机盘管系统(根据甲方要求不设新风系统),冷源由设在地下室内的水源热泵机组提供,冷煤供回水温度为7/12 C。该项目冬季空调采用风机盘管系统,热源由设在地下室内的水源热泵机组提供,供回水温度为50/45 C.
同时还包含制冷机房的设计图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

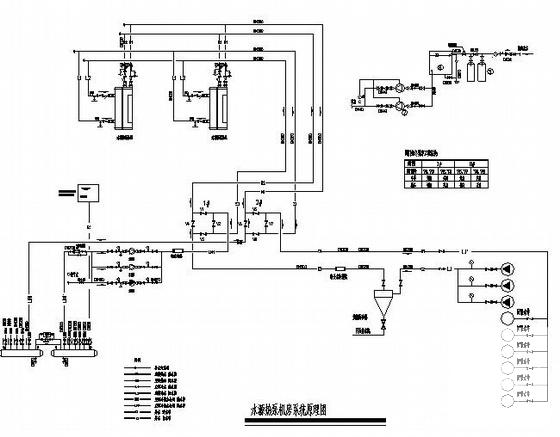

  • 水源热泵空调系统 - 1
    水源热泵空调系统 - 1

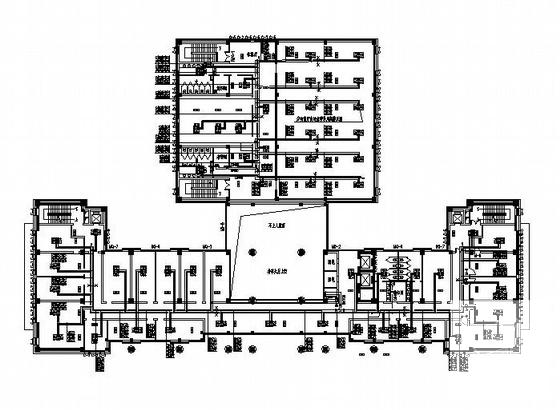

  • 水源热泵空调系统 - 2
    水源热泵空调系统 - 2

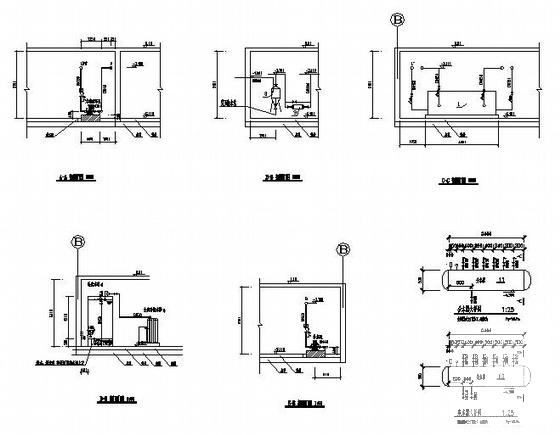

  • 水源热泵空调系统 - 3
    水源热泵空调系统 - 3

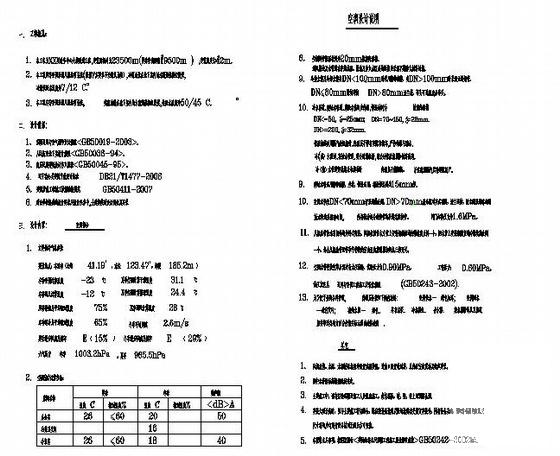

  • 水源热泵空调系统 - 4
    水源热泵空调系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
