8层框架结构消防训练塔结构设计施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 参考图纸:19张
  • 设计年代:近代

附件详情

某八层消防训练塔框架结构设计图
该资料为:某八层消防训练塔框架结构设计图
该资料包含:
结构设计总说明、桩基础详图、挡土墙平面配筋图、楼面平面配筋图、集水坑剖面配筋图、楼梯结构详图、挡土墙剖面配筋图、梁平面配筋图共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

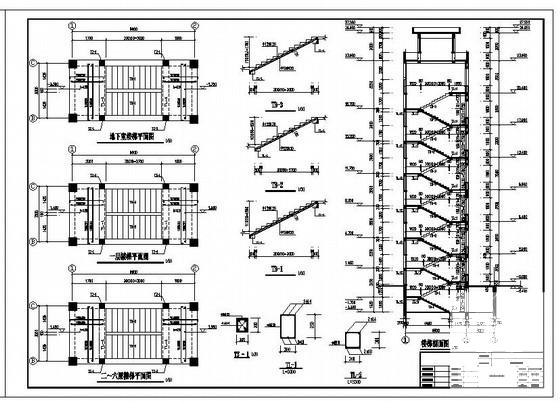

  • 消防训练塔设计 - 1
    消防训练塔设计 - 1

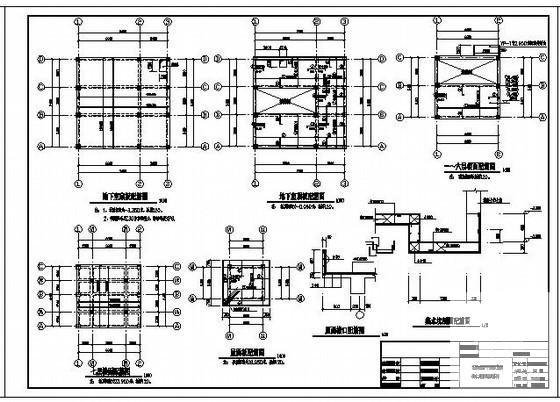

  • 消防训练塔设计 - 2
    消防训练塔设计 - 2

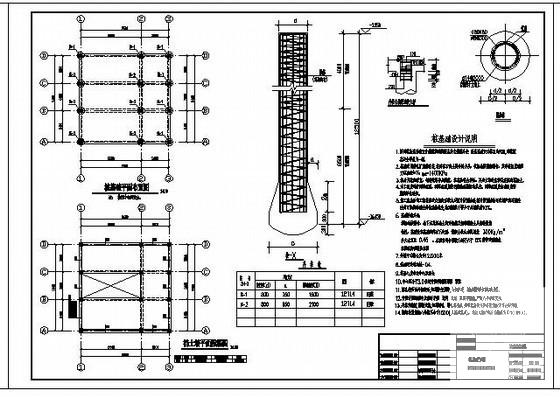

  • 消防训练塔设计 - 3
    消防训练塔设计 - 3

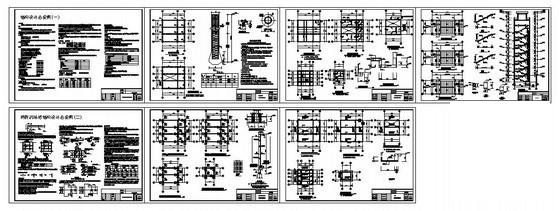

  • 消防训练塔设计 - 4
    消防训练塔设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
