三角烟囱塔架结构设计CAD施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 特种结构：烟囱
- 基础形式 ：独立基础
- 抗震设防烈度：8度抗震
- 风压：0.65kN/平方米
- 雪压：0.4kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，塔架基础图，平面图，塔架轴线立面图，塔架立面展开图，塔架立面连接大样
共6张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

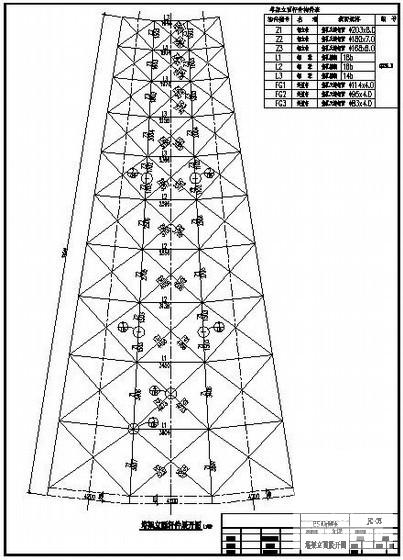

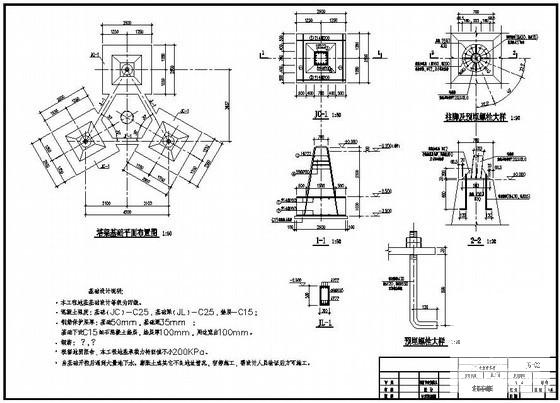

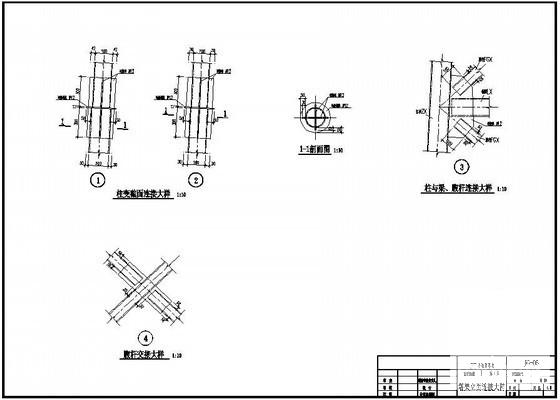

烟囱结构施工图 - 1 -
烟囱结构施工图 - 2 -
烟囱结构施工图 - 3 -
烟囱结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.2 MB
- 收藏次数：0
-
文件名称：
附件-995877755998965789996.rar
