框架结构煤气站循环水泵房结构设计施工CAD图纸
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：6张
- 设计年代：近代
附件详情
某煤气站循环水泵房结构设计图
该资料为：某煤气站循环水泵房结构设计图
该资料包含：
结构设计总说明、基础平面图、基础详图、柱平面图、水池顶梁板图、泵房5.100梁板配筋图共6张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

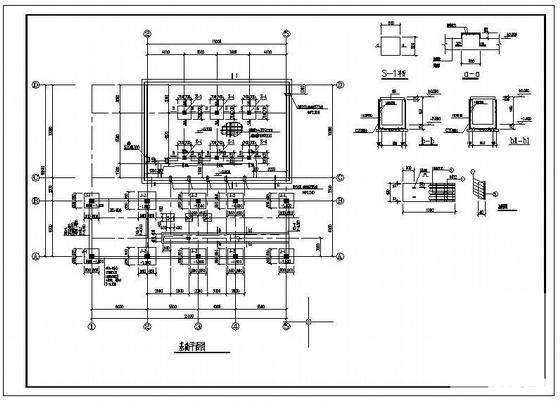

水泵房设计图纸 - 1 -

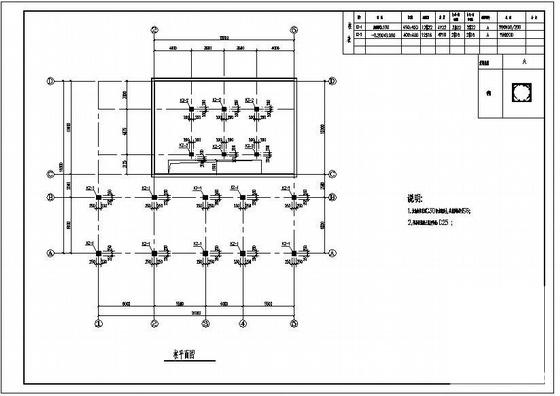

水泵房设计图纸 - 2 -

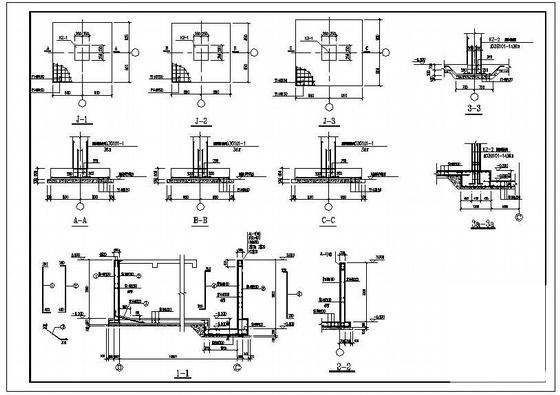

水泵房设计图纸 - 3 -

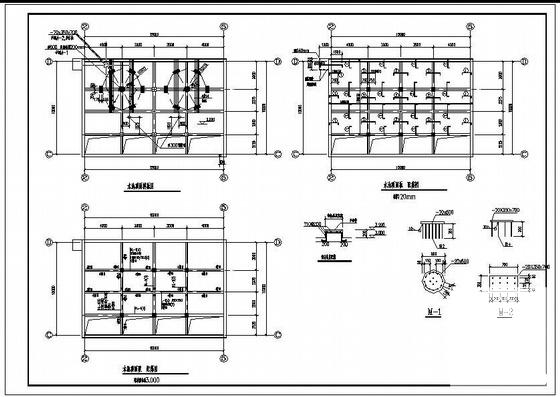

水泵房设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
