水泥厂循环水综合水泵房设计cad图纸_焊接钢管排水管

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某水泥厂循环水综合水泵房图纸 　　 一.标高及尺寸 　　 图中尺寸以毫米计，管道所示标高给水管为中心标 　　高，排水管为管内底标高。图中±0.000相当于实际地面标高1028.700。 　　 二.管道选择及连接方式 　　1.焊接钢管采用焊接或法兰连接；镀锌钢管采用丝扣连接或法兰连接，在被破坏的锌皮表面及管螺纹露出部分应做防腐处理。 2.排水管道采用焊接钢管。 　　 三.管道防腐及保温 　　 1.明装镀锌钢管刷银粉漆两道。 　　 2.明装焊接钢管刷防锈漆两道，调和漆两道。 　　 3.埋地管道刷环氧沥青底漆一道，面漆三道，涂层间缠绕玻璃布两层。 　　 4.循环给水管道和回水管道在做完除锈防腐后，给水管道刷绿色面漆一道，回水管道刷黑色面漆一道。 　　 5.管道支、吊架等钢制构建刷防锈漆两道，调和漆两道。 　　6.明装外露管道采用玻璃棉做保温处理，厚度不小于45cm。

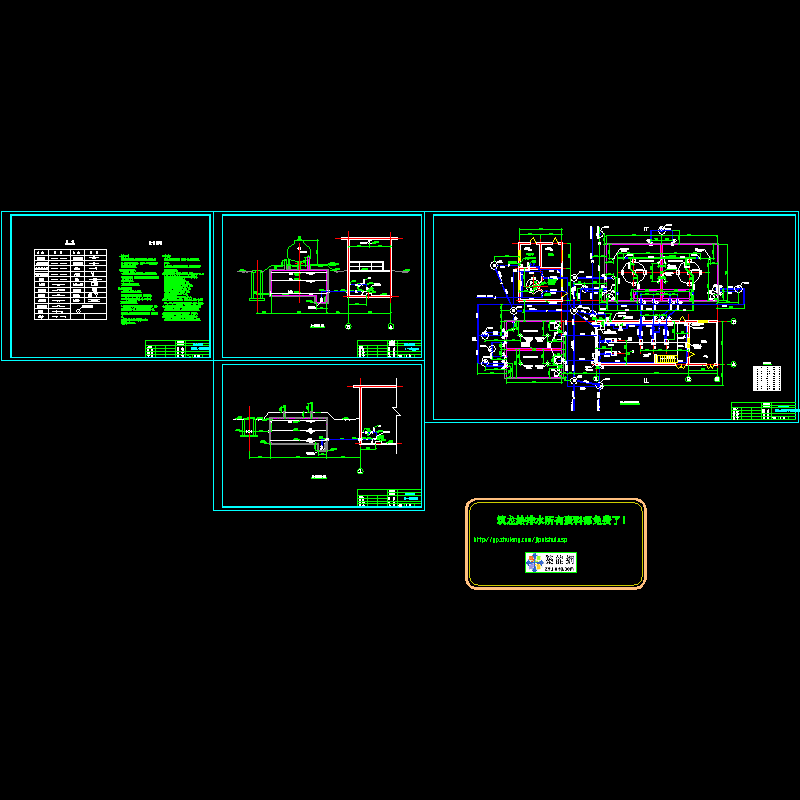

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
