72米钢框架结构设计CAD施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构,钢结构
- 钢结构：门式刚架
- 特种结构：高耸结构
- 参考图纸：16张
- 设计年代：近代
附件详情
该资料包含：
结构设计说明
，梁
平面布置图
，平面加劲肋布置图，钢梁工厂拼接图，顶端钢柱封顶图，钢框架梁安装
节点图
，钢框架梁示意图，柱间支撑立面布置图，平面钢平台等
共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

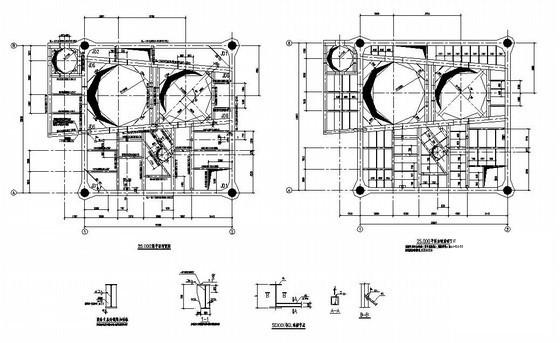

钢框架结构施工图纸 - 1 -

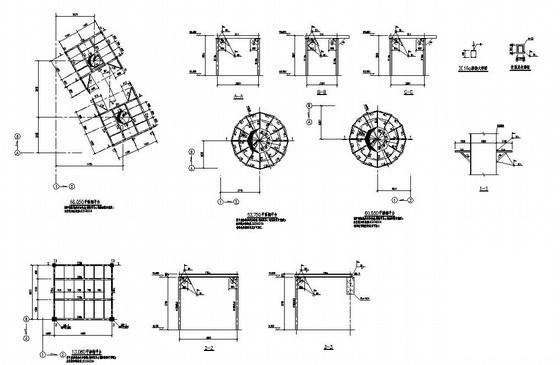

钢框架结构施工图纸 - 2 -

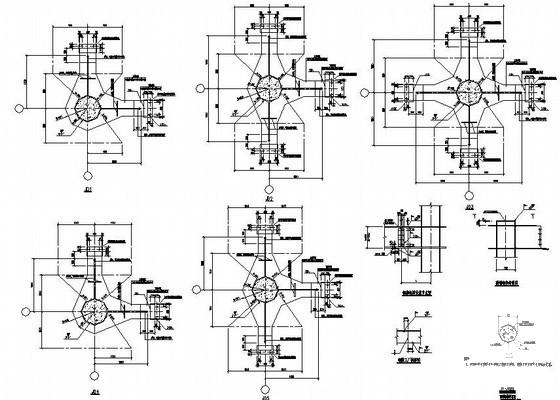

钢框架结构施工图纸 - 3 -
钢框架结构施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.89 MB
- 收藏次数：0
-
文件名称：
附件-995877885559885860097.rar
