48米跨3层门式刚架重工业公司加工工厂CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：48m
- 抗震设防烈度：7度抗震
- 参考图纸：41张
- 设计年代：近代
附件详情
荣成某重工业公司加工工厂图纸
该资料为：荣成某重工业公司加工工厂图纸
工程所在地：山东荣成
结构尺寸：132米*355米，
不等高三联跨，局部三层
该资料包含：基础平面布置图、地坪平面配筋图、附房基础结构
平面布置图
、柱脚大样、人工挖孔灌注桩基础说明、SJ-1详图、钢架图、屋面布置图、墙面布置图、支撑图、支撑详图、
节点详图
、吊车梁布置图、详图、钢柱详图、梁平面配筋图、楼板平面配筋图、柱平面配筋图、
楼梯详图
共41张图纸。
2
3
平面配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

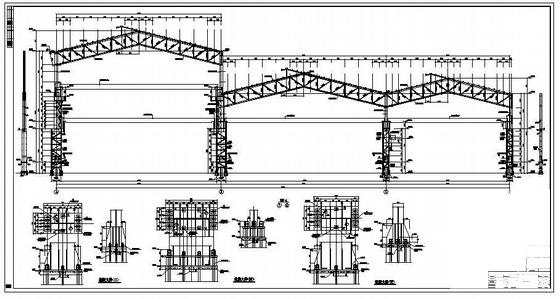

工厂施工图 - 1 -

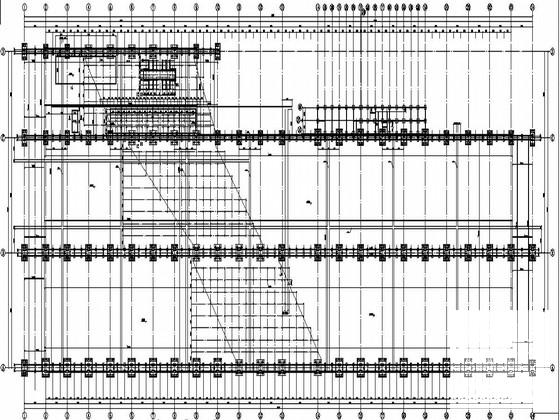

工厂施工图 - 2 -

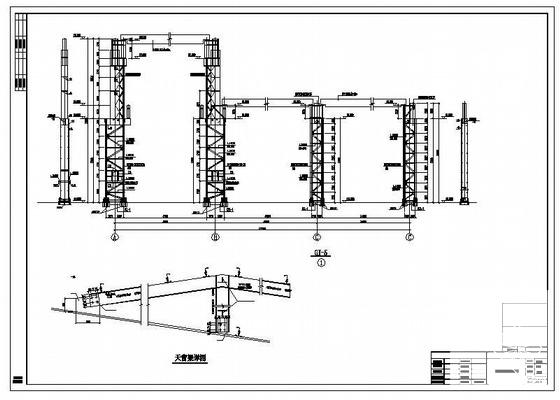

工厂施工图 - 3 -

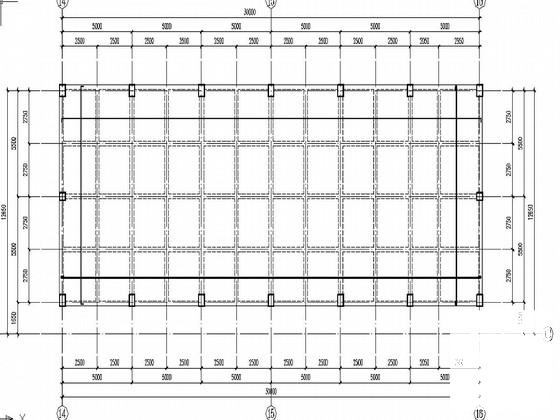

工厂施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：9.66 MB
- 收藏次数：0
-
文件名称：
附件-995878579850598809055.rar
