34米宽大型排渠综合整治工程施工CAD图纸设计

附件详情

现状土渠淤积较为严重,过流断面小,河道防洪标准偏低,严重影响了汛期防洪排涝,遇暴雨时,极易积洪成灾。为配合地区经济的发展,创造良好的投资环境及水环境造福于人民。对本排渠进行达标整治,与本区其他渠道共同形成完整的防洪排涝体系,确保该区域的安全,对区域经济发展提供可靠的保障。
本次整治的长度为2091m,桩号为A0+000~2+091。该项目主要建设内容为堤防两岸整治。

1、堤身填筑
1)堤身填筑和开挖前应先进行清基处理,清基厚度地面范围不小于150mm,河道、鱼塘内不小于200mm,清基范围应超出设计边线500mm;堤身连接面应严格清除草根、树根、淤泥腐殖土、杂填土和泥炭等杂物;堤基如有房基、孔洞应彻底清除,所有坑洼应按堤身要求压实填平。
2)堤身回填土料不得含植物根茎等有机质,填筑土料含水率与最优含水率的允许偏差控制为±3%。
3)土方回填要求分层压实,分层厚度为30cm,碾压次数应通过碾压试验确定;挡墙后采用人工夯实。回填土控制干容重不小于14.5kN/m ,压实度不小于0.90。另外堤身填筑要求应满足《堤防工程施工规范》SL260-98中的有关规定。
2、堤身与桥涵等刚性建筑物相接合时,要符合下列要求:
1)在填土前,必须用钢丝刷等工具,清除建筑物表面的乳皮、粉尘、油污等物。
2)在开始填筑时,必须先将建筑物表面洒水湿润,并边涂刷浓泥浆、边铺土、边夯实,泥浆涂刷高度必须与铺土厚度一致,并且与下部涂层衔接,严禁泥浆干固后再铺土和夯实,泥浆的浓度可为1:2.5~1:3(土、水重量比),涂层厚度宜为3~5mm。
3、衔接段施工
4、护岸及基础
5、临时工程施工:主要为围堰、施工导流和临时施工道路。
22张图纸。内容完整,包括平面图、 立面图、 节点详图 ,图面整洁、设计到位,施工手法详细准确。

22页,。

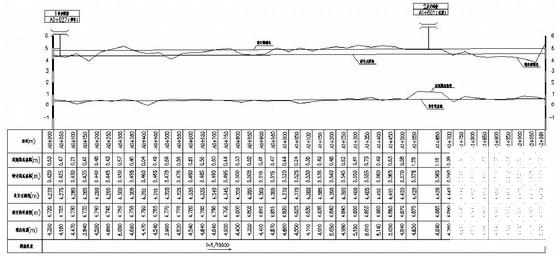

排渠纵断面图

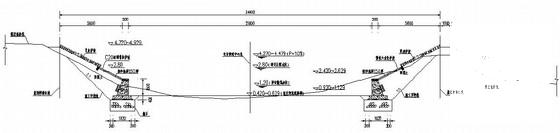

排渠标准断面图

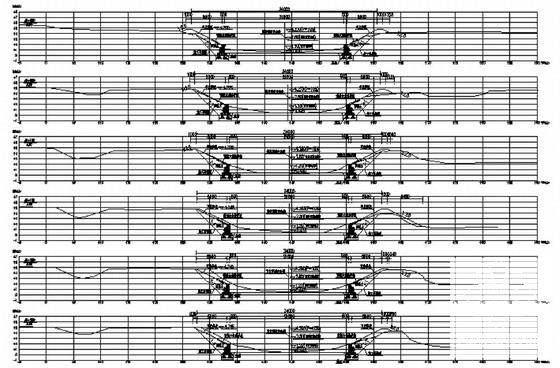

排渠横断面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

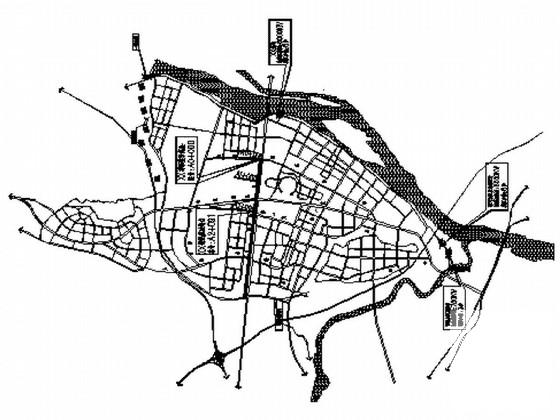

  • 工程施工设计 - 1
    工程施工设计 - 1
  • 工程施工设计 - 2
    工程施工设计 - 2
  • 工程施工设计 - 3
    工程施工设计 - 3
  • 工程施工设计 - 4
    工程施工设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
