4层框架结构青少年中心结构设计施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.5kN/平方米
  • 雪压:0.3kN/平方米
  • 地下室功能:人防
  • 参考图纸:25张
  • 设计年代:近代

附件详情

某青少年中心四层框架结构设计图
该资料为:某青少年中心四层框架结构设计图
该资料为四层框架结构,钢筋混凝土现浇板,整体现浇板式楼梯。总层数为四层,总高度为14.700米。
该资料包含:
结构设计说明 、基础平面布置图、基础详图、柱配筋平面图、梁配筋图、结构平面布置图、楼梯详图共16张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

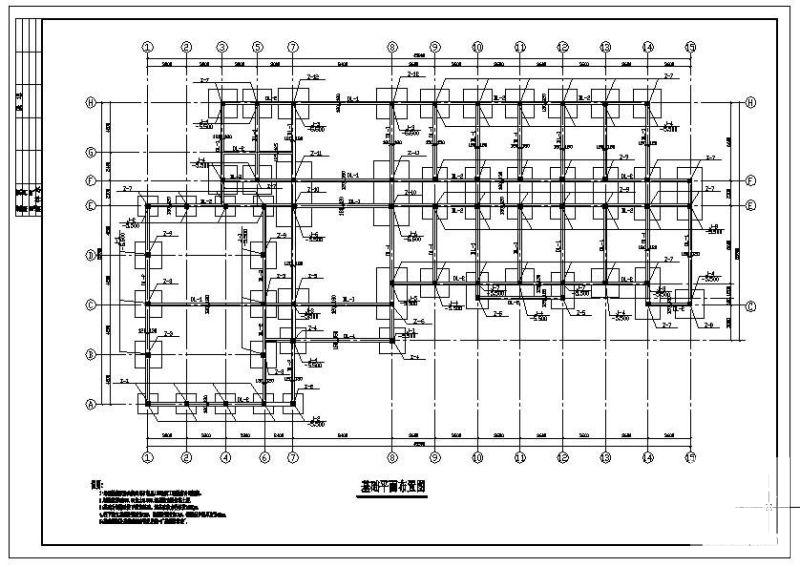

  • 4层框架结构青少年中心结构设计施工CAD图纸 - 1
    第 1 张图

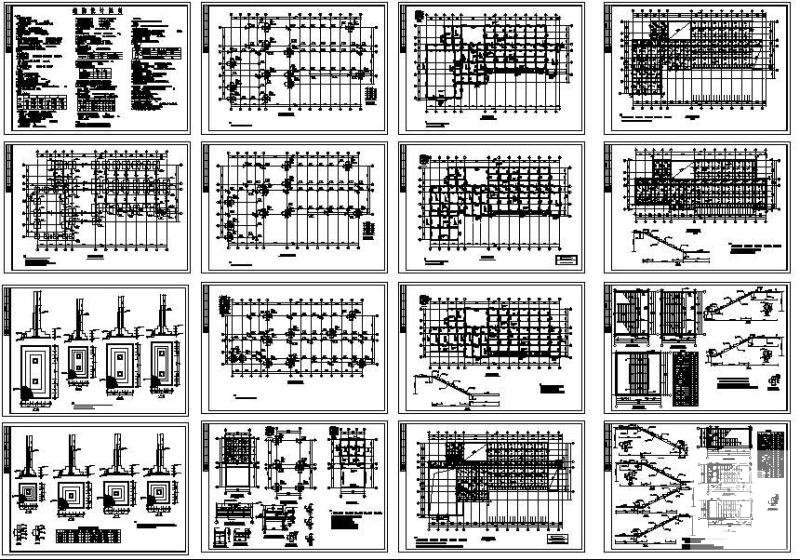

  • 4层框架结构青少年中心结构设计施工CAD图纸 - 2
    第 2 张图

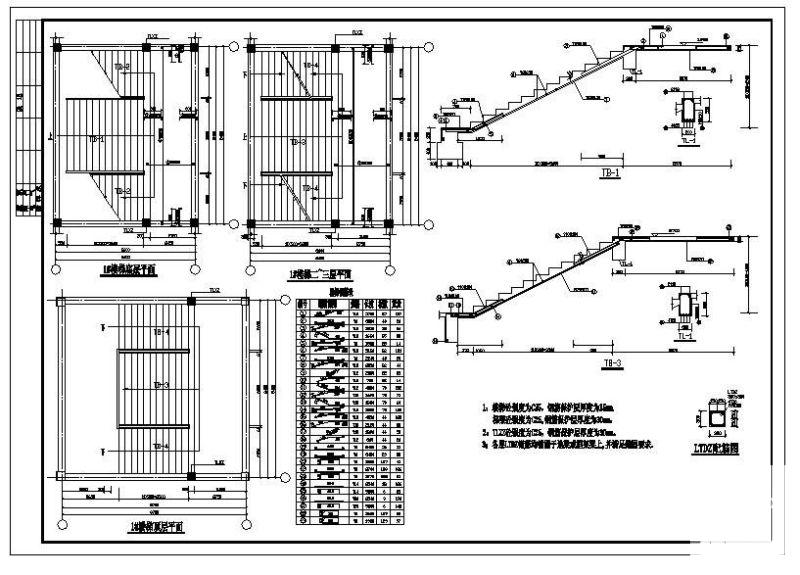

  • 4层框架结构青少年中心结构设计施工CAD图纸 - 3
    第 3 张图

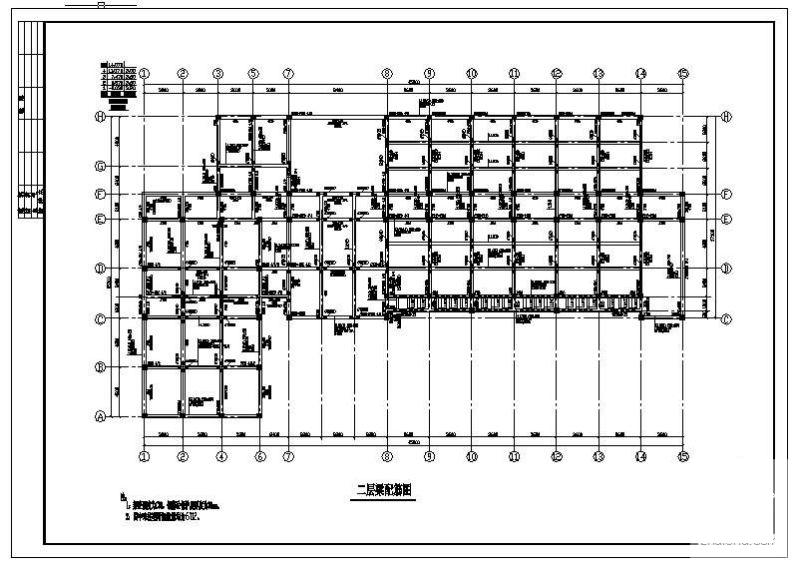

  • 4层框架结构青少年中心结构设计施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
