房地产项目后加钢楼梯结构设计CAD施工大样图

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 参考图纸:12张
  • 设计年代:近代

附件详情

本图纸为某房地产项目后加固改造工程,在改造过程中,须增设一些楼梯,为了减少施工时间,采用钢楼梯
该资料包含:钢 结构设计说明 ,外粘型钢加固设计说明,梁加固平面,节点大样图,梁底粘钢立面大样,一层楼梯及剖面平面图,节点大样图等
共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

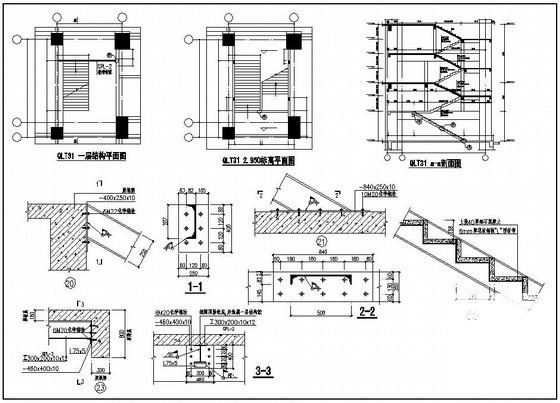

  • 结构设计楼梯设计 - 1
    结构设计楼梯设计 - 1

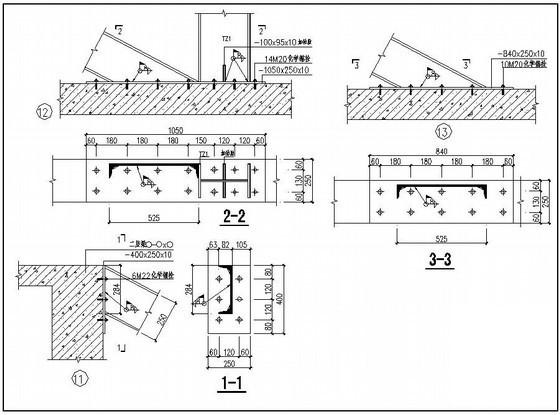

  • 结构设计楼梯设计 - 2
    结构设计楼梯设计 - 2

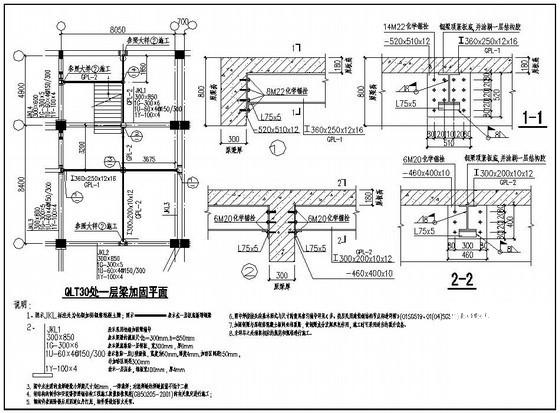

  • 结构设计楼梯设计 - 3
    结构设计楼梯设计 - 3

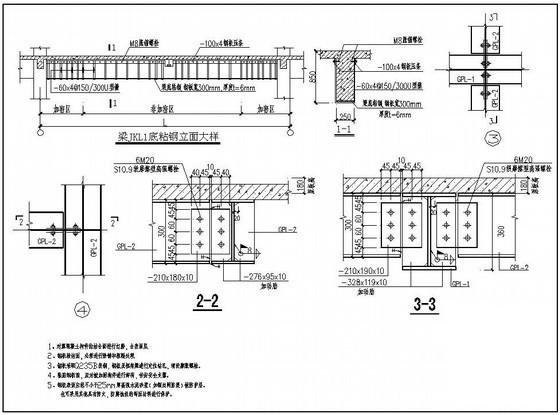

  • 结构设计楼梯设计 - 4
    结构设计楼梯设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
