3层商场建筑设计施工CAD图纸

  • 商业聚合形态:“线”型
  • 建筑类别:大型综合商场
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:天津
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:15张
  • 建筑设计面积:25916平方米
  • 占地面积:9473平方米
  • 建筑高度:18.3m
  • 地上层数:3层
  • 设计效果图:无

附件详情

该资料为某三层商场建筑设计施工图
工程建筑面积约为:25916平方米、建筑占地面积:9473m2,建筑设计结构形式为:结构、层数为: 3层、高度为: 18.3米、屋顶形式:平屋顶
这份参考资料包括图纸说明、各层建筑平面、立面、剖面图等,共15张图纸
设计功能包括:专卖店、小商铺等。

2

3

4

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

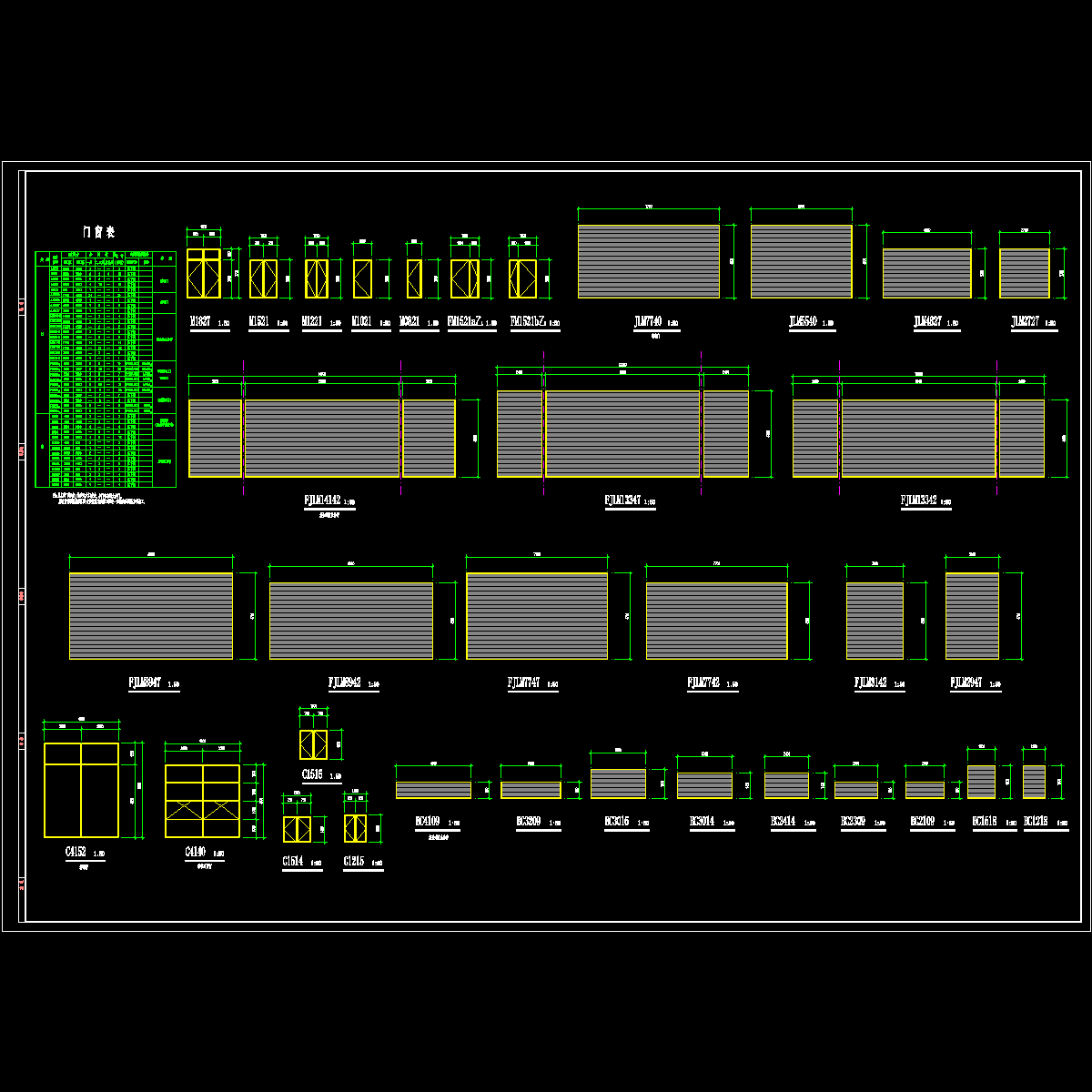

  • 商场门窗.dwg
    商场门窗.dwg

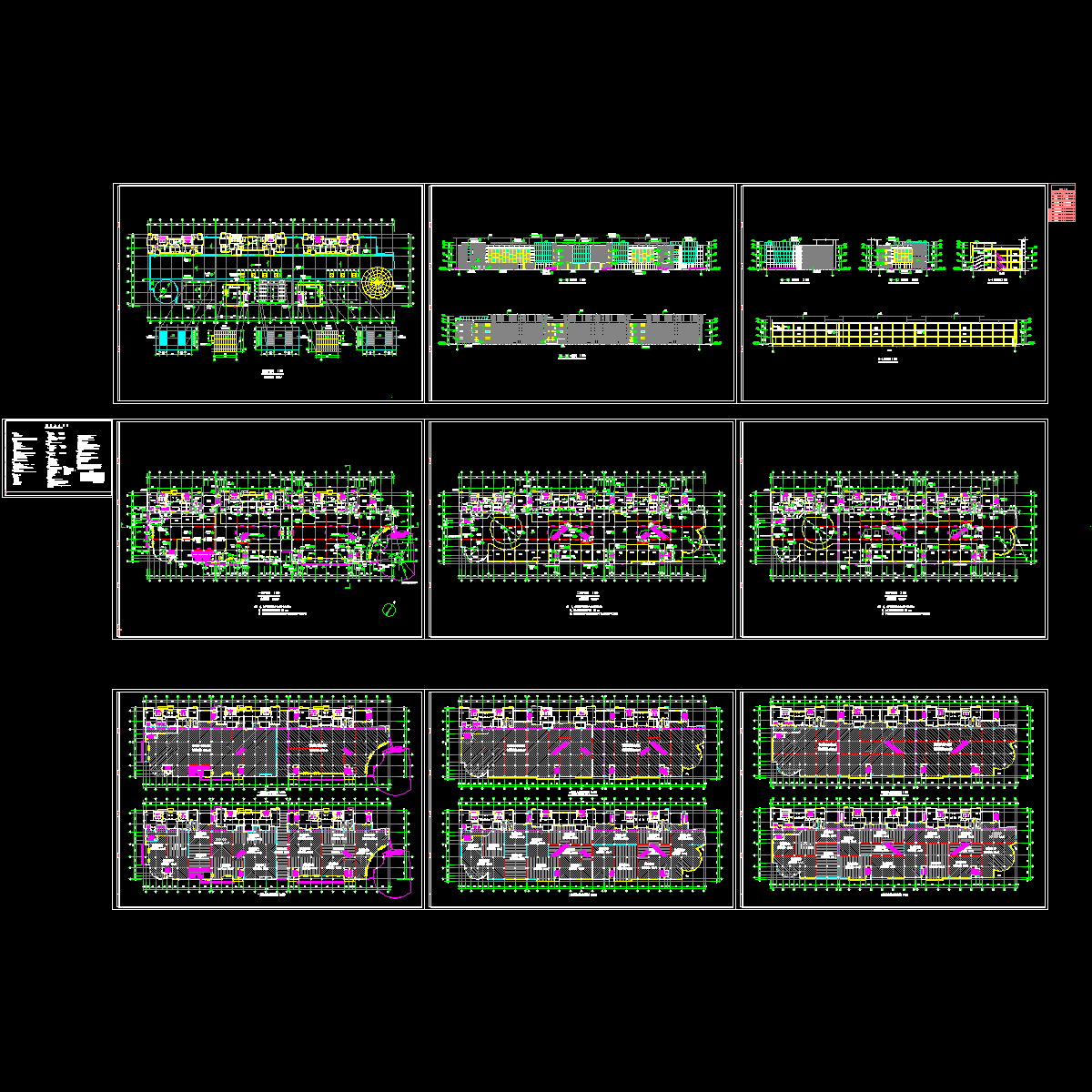

  • 商场平立剖(05.2.25).dwg
    商场平立剖(05.2.25).dwg

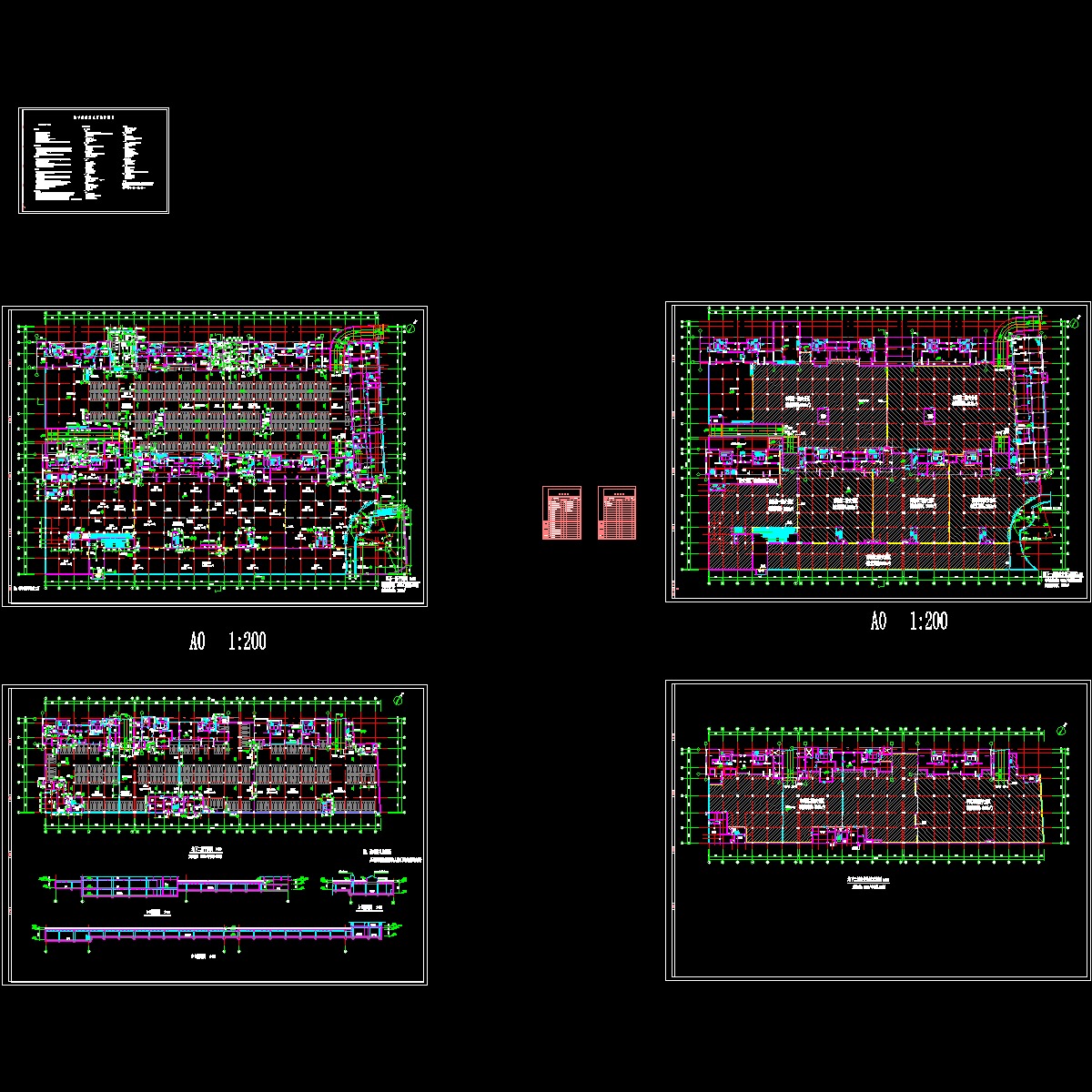

  • 商场地下一层.dwg
    商场地下一层.dwg
以上是部分截图,请下载附件后查看完整高清内容
