6层4800人宿舍给排水全套施工图cad系统图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 供水设备：水池
- 供水方式：市政供水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
附件详情
- 广东某4800人宿舍给排水全套图纸
附件详情
生活、消防给水系统、排水系统（包括生活污水、废水及雨水系统）、灭火器配置。该项目生活给水均由室外生活水池经变频泵组加压供给；天面生活水池为32m。排水系统采用分流制,污水经化粪池处理后排入市政污水管网；雨水直接排入市政雨水管网。
2
3
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

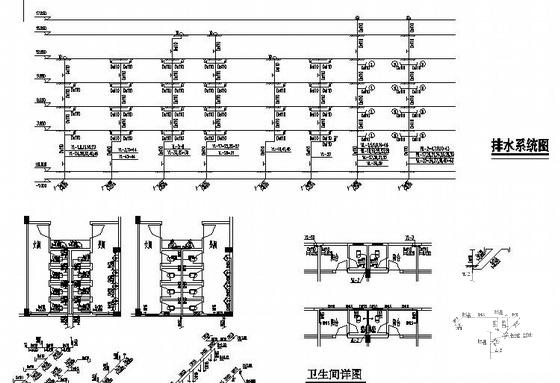

给排水图纸施工图 - 1 -

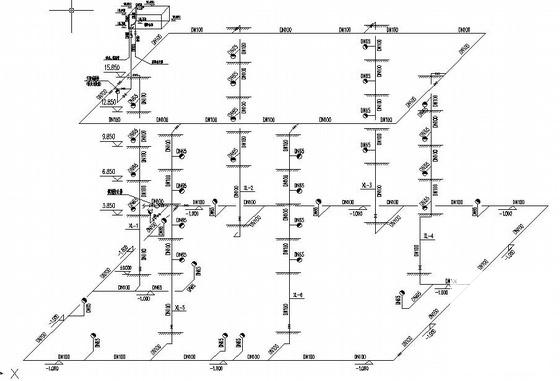

给排水图纸施工图 - 2 -

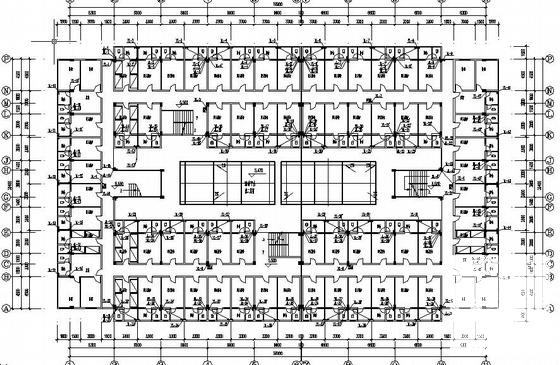

给排水图纸施工图 - 3
