印染车间给排水设计CAD施工图纸

附件详情

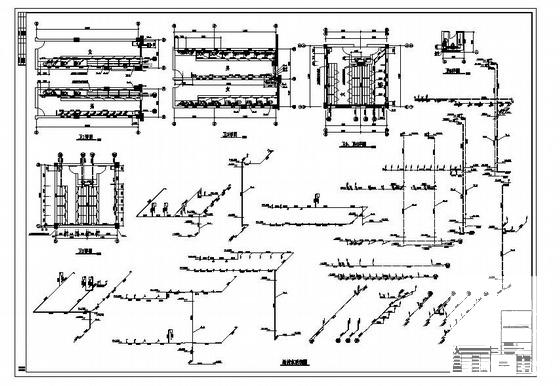

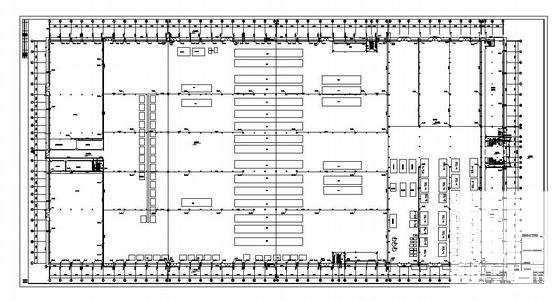

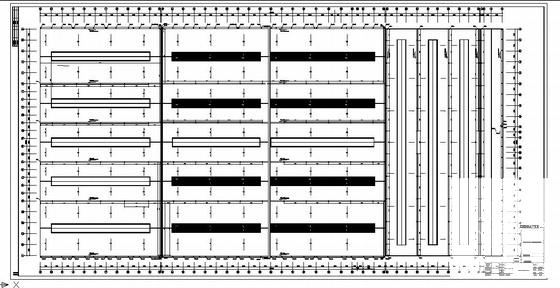

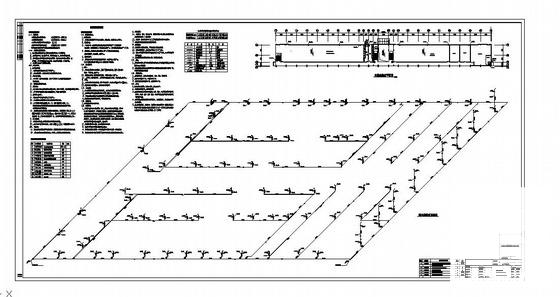

（一）．项目概要及设计范围： 1．该项目室内地坪标高±0.00M;室外地坪标高-0.300M; 2．本建筑为小于24m单层厂房，耐火等级为Ⅱ级，火灾危险性为丙类. 3．该资料范围包括红线以内的室内给水排水、消防系统和室外给水排水、 消防系统 。该项目设有室内给排水系统、消火栓给水系统、灭火器配置。 4．自动灭火系统甲方另行委托设计。（二）．给排水系统： 1．生活给水系统：1)．市政给水管网供水压力为0.30MPa。 2)．给水系统设计：采用市政压力直接供水的供水方式。 2．生活污水系统：1)．该项目污、废水采用合流制。室内+0.000以上污废水重力自流排入室外污水管，2)．污废水设伸顶通气系统。 3．雨水系统：1)．该项目内天沟雨水系统采用虹吸排水系统，专业厂家设计，提交设计复核同意后施工。2)．该项目外天沟雨水系统采用重力流系统；至室外雨水检查井。 4．消火栓给水系统：1)．市政给水管网供水压力为0.30MPa。2)．该项目供水方式采用市政压力直接供水的供水方式。3)．该项目室内消防用水量为10L/S；室外消防水量为40L/s。室内消火栓的布置保证有两支水枪的充实水柱同时到达室内任何部位。室外消火栓布置详见总图。4)．消火栓柜采用薄型单栓带灭火器组合式消防柜，详见图集04S202-24箱体尺寸为1800X700X160mm。箱内配栓口SNZ65一个，19单出口水枪一支，25米长衬胶水龙带一根，消火栓栓口距地面或楼板面1.10m。 5．灭火器配置:1)．火灾类型为A类,配置场所的危险等级为中危险级;。2)．灭火器设于消火栓组合柜中，每柜二具3Kg（2A）干粉磷酸铵盐灭火器。
