2800平米4层食堂给排水施工CAD图纸
- 建筑类别：其它建筑
- 建筑地上层数：4层
- 出图日期：2010
- 建筑设计面积：2800平方米
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水, 消火栓
附件详情

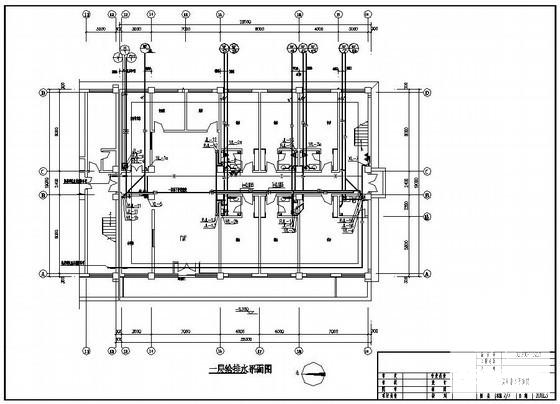

某食堂全套给排水施工图，包括给排水平面图系统图，
消防系统
图，卫生间放大图等等。

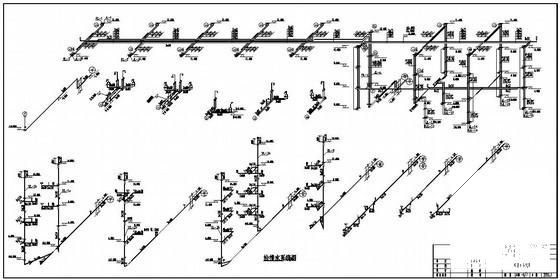

给排水系统图

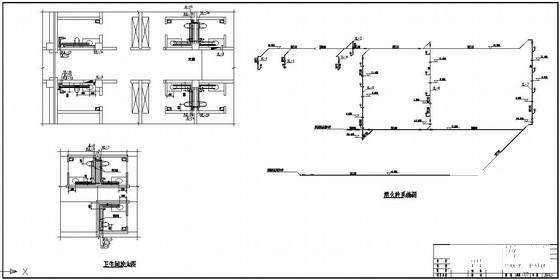

消火栓系统图及卫生间放大图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
食堂给排水图纸 - 1 -
食堂给排水图纸 - 2 -
食堂给排水图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
